Nabeya Bi-tech

  • 高性能缓冲器、高性能弹性体挡块

高性能缓冲器（冲击吸收器） - 低成本型

PowerStop - Low Cost Type

APR-AKK

安全注意事项术语说明安装与维护设计资料

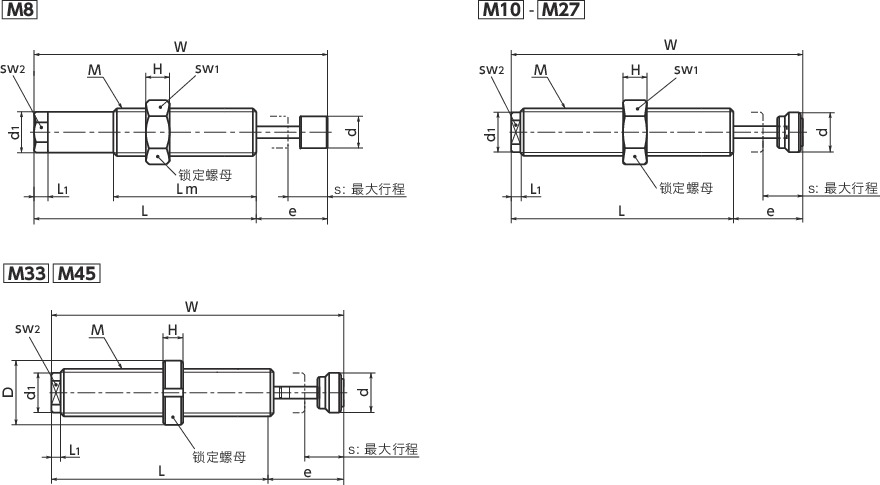

形状図

APR-AKK高性能缓冲器（冲击吸收器） - 低成本型寸法図

尺寸・CAD

单位 : mm

型号 M（细牙）
螺纹公称直径		 螺距 L L1 Lm d d1 e W H sw1 D sw2 质量
(g)		 CAD下载
APR-M8-1-S-AKK M8 1 40 2.5 26 6.6 6.8 12 52 4 13 - 6 14 -
APR-M8-1-M-AKK M8 1 40 2.5 26 6.6 6.8 12 52 4 13 - 6 14 -
APR-M8-1-H-AKK M8 1 40 2.5 26 6.6 6.8 12 52 4 13 - 6 14 -
APR-M10-1-S-AKK M10 1 51 2.3 - 8 - 14 65 5 13 - 8 30 -
APR-M10-1-M-AKK M10 1 51 2.3 - 8 - 14 65 5 13 - 8 30 -
APR-M10-1-H-AKK M10 1 51 2.3 - 8 - 14 65 5 13 - 8 30 -
APR-M12-1-S-AKK M12 1 56 2.3 - 10 - 17 73 6 14 - 8 45 -
APR-M12-1-M-AKK M12 1 56 2.3 - 10 - 17 73 6 14 - 8 45 -
APR-M12-1-H-AKK M12 1 56 2.3 - 10 - 17 73 6 14 - 8 45 -
APR-M14-1-S-AKK M14 1 66 3.5 - 11 - 20.5 86.5 8 17 - 10 75 -
APR-M14-1-M-AKK M14 1 66 3.5 - 11 - 20.5 86.5 8 17 - 10 75 -
APR-M14-1-H-AKK M14 1 66 3.5 - 11 - 20.5 86.5 8 17 - 10 75 -
APR-M14-1.5-S-AKK M14 1.5 66 3.5 - 11 - 20.5 86.5 8 17 - 10 75 -
APR-M14-1.5-M-AKK M14 1.5 66 3.5 - 11 - 20.5 86.5 8 17 - 10 75 -
APR-M14-1.5-H-AKK M14 1.5 66 3.5 - 11 - 20.5 86.5 8 17 - 10 75 -
APR-M20-1.5-S-AKK M20 1.5 76 3.5 - 17 - 23 99 10 24 - 14 140 -
APR-M20-1.5-M-AKK M20 1.5 76 3.5 - 17 - 23 99 10 24 - 14 140 -
APR-M20-1.5-H-AKK M20 1.5 76 3.5 - 17 - 23 99 10 24 - 14 140 -
APR-M25-1.5-S-AKK M25 1.5 105 4 - 22 - 36 141 12 30 - 19 305 -
APR-M25-1.5-M-AKK M25 1.5 105 4 - 22 - 36 141 12 30 - 19 305 -
APR-M25-1.5-H-AKK M25 1.5 105 4 - 22 - 36 141 12 30 - 19 305 -
APR-M27-3-S-AKK M27 3 105 4 - 22 - 36 141 12 32 - 19 375 -
APR-M27-3-M-AKK M27 3 105 4 - 22 - 36 141 12 32 - 19 375 -
APR-M27-3-H-AKK M27 3 105 4 - 22 - 36 141 12 32 - 19 375 -
APR-M33-1.5-S-AKK M33 1.5 125 5 - 28 - 45 170 10 - 41 24 635 -
APR-M33-1.5-M-AKK M33 1.5 125 5 - 28 - 45 170 10 - 41 24 635 -
APR-M33-1.5-H-AKK M33 1.5 125 5 - 28 - 45 170 10 - 41 24 635 -
APR-M45-1.5-S-AKK M45 1.5 140 6 - 38 - 35 175 10 - 60 36 1260 -
APR-M45-1.5-M-AKK M45 1.5 140 6 - 38 - 35 175 10 - 60 36 1260 -
APR-M45-1.5-H-AKK M45 1.5 140 6 - 38 - 35 175 10 - 60 36 1260 -

●所有产品均附带1个锁定螺母。

型号 最大吸收
能量
(J)		 每小时
最大吸收
能量
(J/h)		 最大行程
s
(mm)		 碰撞速度
(m/s)		 恢复时间
(s)		 恢复力
(N)
min. max. min. max.
APR-M8-1-S-AKK 1.5 5000 5 1.8 3.5 0.15 1 3
APR-M8-1-M-AKK 1.5 5000 5 0.8 2.2 0.15 1 3
APR-M8-1-H-AKK 1.5 5000 5 0.2 1.2 0.15 1 3
APR-M10-1-S-AKK 3 8000 8 1.8 3.5 0.15 3 8
APR-M10-1-M-AKK 3 8000 8 0.8 2.2 0.15 3 8
APR-M10-1-H-AKK 3 8000 8 0.2 1.2 0.15 3 8
APR-M12-1-S-AKK 9 20000 10 1.8 3.5 0.2 3 7
APR-M12-1-M-AKK 9 20000 10 0.8 2.2 0.2 3 7
APR-M12-1-H-AKK 9 20000 10 0.2 1.2 0.2 3 7
APR-M14-1-S-AKK 20 35000 12 1.8 3.5 0.2 4 8
APR-M14-1-M-AKK 20 35000 12 0.8 2.2 0.2 4 8
APR-M14-1-H-AKK 20 35000 12 0.2 1.2 0.2 4 8
APR-M14-1.5-S-AKK 20 35000 12 1.8 3.5 0.2 4 8
APR-M14-1.5-M-AKK 20 35000 12 0.8 2.2 0.2 4 8
APR-M14-1.5-H-AKK 20 35000 12 0.2 1.2 0.2 4 8
APR-M20-1.5-S-AKK 32 40000 15 1.8 3.5 0.3 10 30
APR-M20-1.5-M-AKK 32 40000 15 0.8 2.2 0.3 10 30
APR-M20-1.5-H-AKK 32 40000 15 0.2 1.2 0.3 10 30
APR-M25-1.5-S-AKK 90 80000 25 1.8 3.5 0.4 10 35
APR-M25-1.5-M-AKK 90 80000 25 0.8 2.2 0.4 10 35
APR-M25-1.5-H-AKK 90 80000 25 0.2 1.2 0.4 10 35
APR-M27-3-S-AKK 90 80000 25 1.8 3.5 0.4 10 35
APR-M27-3-M-AKK 90 80000 25 0.8 2.2 0.4 10 35
APR-M27-3-H-AKK 90 80000 25 0.2 1.2 0.4 10 35
APR-M33-1.5-S-AKK 180 100000 30 1.8 3.5 0.4 20 65
APR-M33-1.5-M-AKK 180 100000 30 0.8 2.2 0.4 20 65
APR-M33-1.5-H-AKK 180 100000 30 0.2 1.2 0.4 20 65
APR-M45-1.5-S-AKK 350 140000 25 1.8 3.5 0.4 35 65
APR-M45-1.5-M-AKK 350 140000 25 0.8 2.2 0.4 35 65
APR-M45-1.5-H-AKK 350 140000 25 0.2 1.2 0.4 35 65

全面改型及现行型号停产说明

高性能缓冲器：冲击吸收器将于2021年1月26日（星期二）大幅增加规格，实施全面改型。
请参看详情

只需输入现在使用的冲击吸收器的型号，即可根据螺纹直径基准和能量基准，分别确认到替代产品的型号和规格尺寸。
高性能缓冲器：自动替换软件

型号列表
