形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | D | L | L1 | B | 适用螺纹尺寸＊1 | 质量 （g） |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺纹公称直径 | 螺距 | ||||||||||
| PAH04-05-A | M4 | 0.5 | 6 | 8 | 3 | 5 | M4 | 0.5 | 1 | CAD | 请求报价 |
| PAH05-05-A | M5 | 0.5 | 7 | 8 | 3 | 6 | M5 | 0.5 | 1 | CAD | 请求报价 |
| PAH06-05-A | M6 | 0.5 | 8 | 10 | 3 | 7 | M6 | 0.5 | 2 | CAD | 请求报价 |
| PAH08-10-A | M8 | 1 | 12 | 12 | 4 | 10 | M8 | 1 | 8 | CAD | 请求报价 |
| PAH10-10-A | M10 | 1 | 14 | 16 | 5 | 12 | M10 | 1 | 14 | CAD | 请求报价 |
| PAH12-10-A | M12 | 1 | 16 | 20 | 6 | 14 | M12 | 1 | 20 | CAD | 请求报价 |
| PAH14-10-A | M14 | 1 | 19 | 25 | 8 | 16 | M14 | 1 | 33 | CAD | 请求报价 |
| PAH14-15-A | M14 | 1.5 | 19 | 25 | 8 | 16 | M14 | 1.5 | 36 | CAD | 请求报价 |
| PAH16-10-A | M16 | 1 | 21 | 25 | 8 | 18 | M16 | 1 | 38 | CAD | 请求报价 |
| PAH16-15-A | M16 | 1.5 | 21 | 25 | 8 | 18 | M16 | 1.5 | 42 | CAD | 请求报价 |
| PAH20-15-A | M20 | 1.5 | 25 | 32 | 10 | 22 | M20 | 1.5 | 68 | CAD | 请求报价 |
| PAH22-15-A | M22 | 1.5 | 27 | 32 | 10 | 24 | M22 | 1.5 | 77 | CAD | 请求报价 |
| PAH25-15-A | M25 | 1.5 | 31 | 45 | 12 | 27 | M25 | 1.5 | 140 | CAD | 请求报价 |
| PAH27-30-A | M27 | 3 | 33 | 45 | 12 | 30 | M27 | 3 | 170 | CAD | 请求报价 |
| PAH33-15-A | M33 | 1.5 | 39 | 55 | 15 | 36 | M33 | 1.5 | 240 | CAD | 请求报价 |
| PAH36-15-A | M36 | 1.5 | 44 | 55 | 15 | 41 | M36 | 1.5 | 330 | CAD | 请求报价 |
＊1： 请选择螺纹公称直径、螺距与所用冲击吸收器相同的型号。
材质、表面处理
| PAH | |
|---|---|
| 主体 | 相当于SUS303 |
| 锁定螺母 | 相当于SUS303 |

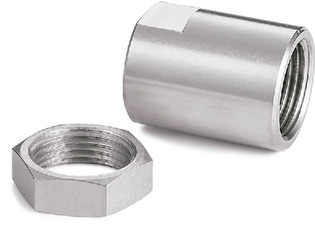

特点
- 冲击吸收器用挡块。直接安装在冲击吸收器上使用。
- 通过调整螺纹旋入量，可任意设定行程。
- 所有产品均附带锁定螺母。
