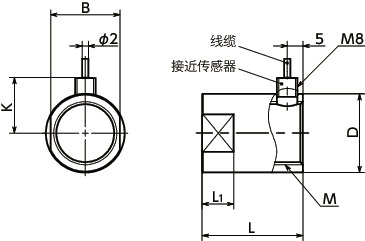

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | D | L | L1 | B | K | 适用螺纹尺寸＊1 | 质量 (g) |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺纹公称直径 | 螺距 | |||||||||||
| PSH08-10-B | M8 | 1 | 16.5 | 12 | 4 | 14 | 14.3 | M8 | 1 | 28 | CAD | 请求报价 |
| PSH10-10-B | M10 | 1 | 18.5 | 16 | 5 | 16 | 15.3 | M10 | 1 | 37 | CAD | 请求报价 |
| PSH12-10-B | M12 | 1 | 20.5 | 20 | 6 | 18 | 16.3 | M12 | 1 | 49 | CAD | 请求报价 |
| PSH14-10-B | M14 | 1 | 22.5 | 25 | 8 | 19 | 17.3 | M14 | 1 | 63 | CAD | 请求报价 |
| PSH14-15-B | M14 | 1.5 | 22.5 | 25 | 8 | 19 | 17.3 | M14 | 1.5 | 64 | CAD | 请求报价 |
| PSH20-15-B | M20 | 1.5 | 28.5 | 32 | 10 | 24 | 20.3 | M20 | 1.5 | 110 | CAD | 请求报价 |
| PSH25-15-B | M25 | 1.5 | 33.5 | 45 | 12 | 30 | 22.8 | M25 | 1.5 | 180 | CAD | 请求报价 |
| PSH33-15-B | M33 | 1.5 | 41.5 | 55 | 15 | 36 | 26.8 | M33 | 1.5 | 290 | CAD | 请求报价 |
＊1： 请选择螺纹公称直径、螺距与所用冲击吸收器相同的型号。
材质、表面处理
| PSH | |
|---|---|
| 主体 | 相当于SUS303 |
| 接近传感器 | PBT |
| 线缆 | PUR（聚氨酯） |
| 锁定螺母 | 相当于SUS303 |
特点

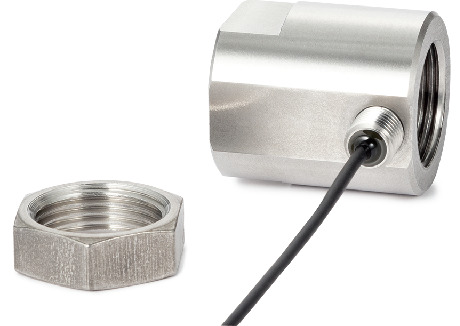

- 冲击吸收器用带接近传感器挡块。接近传感器用于检测行程动作的有无。
- 通过调整冲击吸收器主体的螺纹旋入量，可任意设定行程。
- 所有产品均附带锁定螺母。
规格
| 标准 | CE/UKCA/cULus/WEEE |
| IEC适用标准 | IEC 60947-5-2 |
| IP保护等级 | IP67 |
| 功能指示灯 | 有 |
| 反接保护 | 有 |
| 电源电压指示灯 | 无 |
| 短路保护 | 有 |
电气规格
| 线缆端处理 | 散线 |
| 额定动作电压 | DC24V |
| 额定绝缘电压 | DC75V |
| 额定动作电流 | 150mA |
| 额定短路电流 | 100A |
| 最小供电电压 | DC10V |
| 最大供电电压 | DC30V |
| 最小消耗电流 | 1mA |
| 最大负荷容量 | 0.2μF |
| 最大无负荷电流、减振时 | 3mA |
| 最大无负荷电流、非减振时 | 9mA |
| 最大纹波 | 10% |
| 输出方式 | PNP、NC输出 |
| 开关频率 | 3000Hz |
| 内部电压下降 | 2.5V |
功能性质
| 线缆部导体 | 线数 | 3 |
| 截面积 | 0.073 | |
| 传感器检测距离 | 1.60mm～2.00mm | |
| 线缆部被覆 | 材质 | PUR |
| 外径 | 2.1mm | |
| 线缆长度 | 2m | |
| 使用温度 | -25℃～70℃ | |
部分产品停产及替代品说明
分度柱塞 高性能缓冲器（PowerStop）的部分型号 PSH即将停产。同时，本公司将会发售替代品，现将情况说明如下。
请参看详情
https://www.nbk1560-chn.com.cn/news/2025/20250114_1/
