锁销 - T形旋钮型

Lock Pin with T-Handle

PWPL

安全注意事项

符号RoHS指令

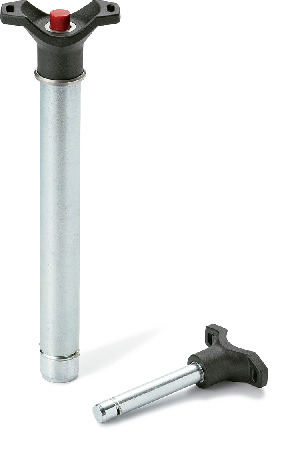

PWPL锁销 - T形旋钮型

一看就会的产品使用要领解说

短片示例为PCPL（PCPL）。本产品也可进行同样的操作。


形状図

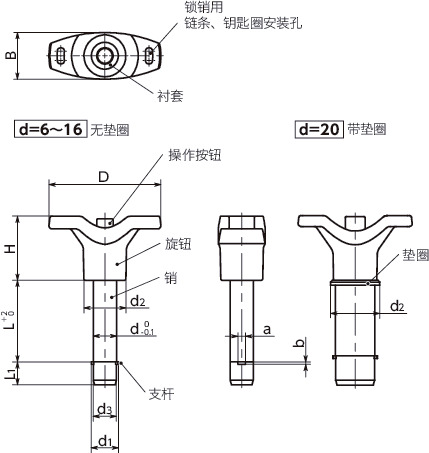

PWPL锁销 - T形旋钮型寸法図

尺寸・CAD

选择

d
所有
6
8
10
12
16
20
L
所有
10
12
16
20
25
30
35
40
45
50
60
70
80
90
100
15
110
120
130
140
150

单位 : mm

型号 d L d1 d2 d3 L1 D H B a b 双面剪切载荷＊1 （kN） 质量
(g)		 请求报价
PWPL-6-10 6 10 7.3 15 5.9 7 40 22 15.5 2.3 0.5 14 14 请求报价
PWPL-6-12 6 12 7.3 15 5.9 7 40 22 15.5 2.3 0.5 14 15 请求报价
PWPL-6-16 6 16 7.3 15 5.9 7 40 22 15.5 2.3 0.5 14 15 请求报价
PWPL-6-20 6 20 7.3 15 5.9 7 40 22 15.5 2.3 0.5 14 16 请求报价
PWPL-6-25 6 25 7.3 15 5.9 7 40 22 15.5 2.3 0.5 14 17 请求报价
PWPL-6-30 6 30 7.3 15 5.9 7 40 22 15.5 2.3 0.5 14 18 请求报价
PWPL-6-35 6 35 7.3 15 5.9 7 40 22 15.5 2.3 0.5 14 18 请求报价
PWPL-6-40 6 40 7.3 15 5.9 7 40 22 15.5 2.3 0.5 14 19 请求报价
PWPL-6-45 6 45 7.3 15 5.9 7 40 22 15.5 2.3 0.5 14 20 请求报价
PWPL-6-50 6 50 7.3 15 5.9 7 40 22 15.5 2.3 0.5 14 21 请求报价
PWPL-6-60 6 60 7.3 15 5.9 7 40 22 15.5 2.3 0.5 14 22 请求报价
PWPL-6-70 6 70 7.3 15 5.9 7 40 22 15.5 2.3 0.5 14 24 请求报价
PWPL-6-80 6 80 7.3 15 5.9 7 40 22 15.5 2.3 0.5 14 26 请求报价
PWPL-8-10 8 10 9.8 15 7.9 8.4 40 22 15.5 2.8 0.6 28 17 请求报价
PWPL-8-16 8 16 9.8 15 7.9 8.4 40 22 15.5 2.8 0.6 28 19 请求报价
PWPL-8-20 8 20 9.8 15 7.9 8.4 40 22 15.5 2.8 0.6 28 20 请求报价
PWPL-8-25 8 25 9.8 15 7.9 8.4 40 22 15.5 2.8 0.6 28 22 请求报价
PWPL-8-30 8 30 9.8 15 7.9 8.4 40 22 15.5 2.8 0.6 28 24 请求报价
PWPL-8-35 8 35 9.8 15 7.9 8.4 40 22 15.5 2.8 0.6 28 25 请求报价
PWPL-8-40 8 40 9.8 15 7.9 8.4 40 22 15.5 2.8 0.6 28 27 请求报价
PWPL-8-45 8 45 9.8 15 7.9 8.4 40 22 15.5 2.8 0.6 28 29 请求报价
PWPL-8-50 8 50 9.8 15 7.9 8.4 40 22 15.5 2.8 0.6 28 30 请求报价
PWPL-8-60 8 60 9.8 15 7.9 8.4 40 22 15.5 2.8 0.6 28 34 请求报价
PWPL-8-70 8 70 9.8 15 7.9 8.4 40 22 15.5 2.8 0.6 28 37 请求报价
PWPL-8-80 8 80 9.8 15 7.9 8.4 40 22 15.5 2.8 0.6 28 40 请求报价
PWPL-8-90 8 90 9.8 15 7.9 8.4 40 22 15.5 2.8 0.6 28 44 请求报价
PWPL-8-100 8 100 9.8 15 7.9 8.4 40 22 15.5 2.8 0.6 28 47 请求报价
PWPL-10-15 10 15 11.7 18 9.9 9.8 48 27.5 20 3.3 1 38 31 请求报价
PWPL-10-20 10 20 11.7 18 9.9 9.8 48 27.5 20 3.3 1 38 33 请求报价
PWPL-10-25 10 25 11.7 18 9.9 9.8 48 27.5 20 3.3 1 38 36 请求报价
PWPL-10-30 10 30 11.7 18 9.9 9.8 48 27.5 20 3.3 1 38 38 请求报价
PWPL-10-35 10 35 11.7 18 9.9 9.8 48 27.5 20 3.3 1 38 40 请求报价
PWPL-10-40 10 40 11.7 18 9.9 9.8 48 27.5 20 3.3 1 38 43 请求报价
PWPL-10-45 10 45 11.7 18 9.9 9.8 48 27.5 20 3.3 1 38 45 请求报价
PWPL-10-50 10 50 11.7 18 9.9 9.8 48 27.5 20 3.3 1 38 47 请求报价
PWPL-10-60 10 60 11.7 18 9.9 9.8 48 27.5 20 3.3 1 38 52 请求报价
PWPL-10-70 10 70 11.7 18 9.9 9.8 48 27.5 20 3.3 1 38 56 请求报价
PWPL-10-80 10 80 11.7 18 9.9 9.8 48 27.5 20 3.3 1 38 61 请求报价
PWPL-10-90 10 90 11.7 18 9.9 9.8 48 27.5 20 3.3 1 38 65 请求报价
PWPL-10-100 10 100 11.7 18 9.9 9.8 48 27.5 20 3.3 1 38 70 请求报价
PWPL-10-110 10 110 11.7 18 9.9 9.8 48 27.5 20 3.3 1 38 75 请求报价
PWPL-10-120 10 120 11.7 18 9.9 9.8 48 27.5 20 3.3 1 38 79 请求报价
PWPL-12-20 12 20 13.7 18 11.9 11.3 48 27.5 20 3.8 1 61 41 请求报价
PWPL-12-25 12 25 13.7 18 11.9 11.3 48 27.5 20 3.8 1 61 45 请求报价
PWPL-12-30 12 30 13.7 18 11.9 11.3 48 27.5 20 3.8 1 61 48 请求报价
PWPL-12-35 12 35 13.7 18 11.9 11.3 48 27.5 20 3.8 1 61 52 请求报价
PWPL-12-40 12 40 13.7 18 11.9 11.3 48 27.5 20 3.8 1 61 56 请求报价
PWPL-12-45 12 45 13.7 18 11.9 11.3 48 27.5 20 3.8 1 61 59 请求报价
PWPL-12-50 12 50 13.7 18 11.9 11.3 48 27.5 20 3.8 1 61 63 请求报价
PWPL-12-60 12 60 13.7 18 11.9 11.3 48 27.5 20 3.8 1 61 70 请求报价
PWPL-12-70 12 70 13.7 18 11.9 11.3 48 27.5 20 3.8 1 61 78 请求报价
PWPL-12-80 12 80 13.7 18 11.9 11.3 48 27.5 20 3.8 1 61 85 请求报价
PWPL-12-90 12 90 13.7 18 11.9 11.3 48 27.5 20 3.8 1 61 92 请求报价
PWPL-12-100 12 100 13.7 18 11.9 11.3 48 27.5 20 3.8 1 61 100 请求报价
PWPL-12-110 12 110 13.7 18 11.9 11.3 48 27.5 20 3.8 1 61 107 请求报价
PWPL-12-120 12 120 13.7 18 11.9 11.3 48 27.5 20 3.8 1 61 115 请求报价
PWPL-16-30 16 30 18.7 22 15.9 14.2 58 34.5 27 4.8 1.2 113 95 请求报价
PWPL-16-35 16 35 18.7 22 15.9 14.2 58 34.5 27 4.8 1.2 113 101 请求报价
PWPL-16-40 16 40 18.7 22 15.9 14.2 58 34.5 27 4.8 1.2 113 108 请求报价
PWPL-16-45 16 45 18.7 22 15.9 14.2 58 34.5 27 4.8 1.2 113 115 请求报价
PWPL-16-50 16 50 18.7 22 15.9 14.2 58 34.5 27 4.8 1.2 113 122 请求报价
PWPL-16-60 16 60 18.7 22 15.9 14.2 58 34.5 27 4.8 1.2 113 135 请求报价
PWPL-16-70 16 70 18.7 22 15.9 14.2 58 34.5 27 4.8 1.2 113 149 请求报价
PWPL-16-80 16 80 18.7 22 15.9 14.2 58 34.5 27 4.8 1.2 113 162 请求报价
PWPL-16-90 16 90 18.7 22 15.9 14.2 58 34.5 27 4.8 1.2 113 176 请求报价
PWPL-16-100 16 100 18.7 22 15.9 14.2 58 34.5 27 4.8 1.2 113 190 请求报价
PWPL-16-110 16 110 18.7 22 15.9 14.2 58 34.5 27 4.8 1.2 113 203 请求报价
PWPL-16-120 16 120 18.7 22 15.9 14.2 58 34.5 27 4.8 1.2 113 217 请求报价
PWPL-16-130 16 130 18.7 22 15.9 14.2 58 34.5 27 4.8 1.2 113 230 请求报价
PWPL-16-140 16 140 18.7 22 15.9 14.2 58 34.5 27 4.8 1.2 113 244 请求报价
PWPL-16-150 16 150 18.7 22 15.9 14.2 58 34.5 27 4.8 1.2 113 257 请求报价
PWPL-20-30 20 30 22.7 25 19.8 14.8 58 34.5 27 4.8 1.2 187 133 请求报价
PWPL-20-35 20 35 22.7 25 19.8 14.8 58 34.5 27 4.8 1.2 187 145 请求报价
PWPL-20-40 20 40 22.7 25 19.8 14.8 58 34.5 27 4.8 1.2 187 156 请求报价
PWPL-20-45 20 45 22.7 25 19.8 14.8 58 34.5 27 4.8 1.2 187 167 请求报价
PWPL-20-50 20 50 22.7 25 19.8 14.8 58 34.5 27 4.8 1.2 187 178 请求报价
PWPL-20-60 20 60 22.7 25 19.8 14.8 58 34.5 27 4.8 1.2 187 201 请求报价
PWPL-20-70 20 70 22.7 25 19.8 14.8 58 34.5 27 4.8 1.2 187 223 请求报价
PWPL-20-80 20 80 22.7 25 19.8 14.8 58 34.5 27 4.8 1.2 187 245 请求报价
PWPL-20-90 20 90 22.7 25 19.8 14.8 58 34.5 27 4.8 1.2 187 268 请求报价
PWPL-20-100 20 100 22.7 25 19.8 14.8 58 34.5 27 4.8 1.2 187 290 请求报价
PWPL-20-110 20 110 22.7 25 19.8 14.8 58 34.5 27 4.8 1.2 187 312 请求报价
PWPL-20-120 20 120 22.7 25 19.8 14.8 58 34.5 27 4.8 1.2 187 335 请求报价
PWPL-20-130 20 130 22.7 25 19.8 14.8 58 34.5 27 4.8 1.2 187 357 请求报价
PWPL-20-140 20 140 22.7 25 19.8 14.8 58 34.5 27 4.8 1.2 187 380 请求报价
PWPL-20-150 20 150 22.7 25 19.8 14.8 58 34.5 27 4.8 1.2 187 395 请求报价

＊1：　表中数值仅供参考，并非保证值。请考虑安全因素进行选择。

双面剪切载荷为截断面有两面时的载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

PWPL锁销 - T形旋钮型


材质、表面处理

PWPL
旋钮 尼龙6（亚光黑）
衬套 相当于SUS303
操作按钮 聚缩醛（红）
销 钢
三价铬酸盐处理
支杆 相当于SUS304
内置弹簧 相当于SUS302
垫圈 相当于SUS303

特点

  • 带T形旋钮的锁销。
  • 旋钮的把手为两侧突出的形状，可用食指和中指夹住旋钮，在稳定的状态下操作按钮。
  • 可快速进行工件的定位、固定。
  • 为了防止从配合孔中脱落，请使用支杆（不锈钢板）。

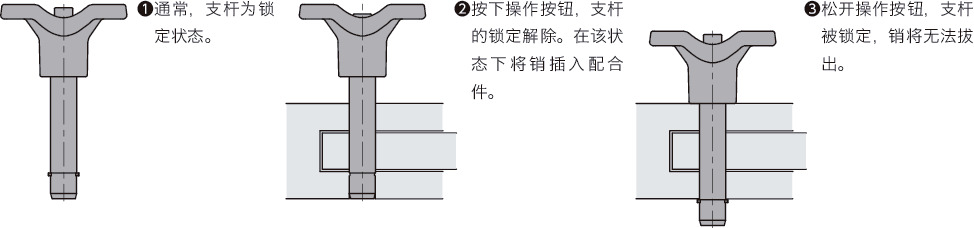

操作

PWPL锁销 - T形旋钮型


适用锁销用链条、钥匙圈

锁销型号 适用锁销用链条、钢索、卷线型号 适用锁销用钥匙圈型号
PBC PBC PBCS PBCS PRC PRC PSRC PSRC PKRS-NI PKRS-NI
PWPL-6 PBC-＊-14 PBCS-＊-14 PRC-＊-14 PSRC-＊-14 PKRS-14-NI-＊
PWPL-8
PWPL-10 PBC-＊-18 PBCS-＊-18 PRC-＊-18 PSRC-＊-18 PKRS-18-NI-＊
PWPL-12
PWPL-16
PWPL-20

锁销用链条及钥匙圈的详情请参照各产品页。


相关产品

备有用于防止锁销丢失的各种锁销用链条、线缆和卷线。
PBCPBCSPBCPBCS
PRCPRC
PSRCPSRC

PWPL锁销 - T形旋钮型

备有锁销用钥匙圈PKRS-NI。PKRS-NI
