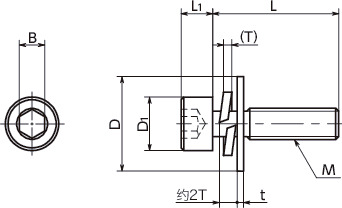

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | D | L1 | B | t | T （约） | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNSQS-M3-8-LW | M3 | 0.5 | 8 | 5.5 | 10 | 3 | 2.5 | 1 | 0.7 | 10 | 1.3 | CAD | 请求报价 |
| SNSQS-M3-10-LW | M3 | 0.5 | 10 | 5.5 | 10 | 3 | 2.5 | 1 | 0.7 | 10 | 1.3 | CAD | 请求报价 |
| SNSQS-M3-12-LW | M3 | 0.5 | 12 | 5.5 | 10 | 3 | 2.5 | 1 | 0.7 | 10 | 1.4 | CAD | 请求报价 |
| SNSQS-M3-15-LW | M3 | 0.5 | 15 | 5.5 | 10 | 3 | 2.5 | 1 | 0.7 | 10 | 1.7 | CAD | 请求报价 |
| SNSQS-M3-20-LW | M3 | 0.5 | 20 | 5.5 | 10 | 3 | 2.5 | 1 | 0.7 | 10 | 1.9 | CAD | 请求报价 |
| SNSQS-M3-25-LW | M3 | 0.5 | 25 | 5.5 | 10 | 3 | 2.5 | 1 | 0.7 | 10 | 2.1 | CAD | 请求报价 |
| SNSQS-M4-10-LW | M4 | 0.7 | 10 | 7 | 12.5 | 4 | 3 | 1 | 1 | 10 | 2.7 | CAD | 请求报价 |
| SNSQS-M4-12-LW | M4 | 0.7 | 12 | 7 | 12.5 | 4 | 3 | 1 | 1 | 10 | 2.9 | CAD | 请求报价 |
| SNSQS-M4-15-LW | M4 | 0.7 | 15 | 7 | 12.5 | 4 | 3 | 1 | 1 | 10 | 3.1 | CAD | 请求报价 |
| SNSQS-M4-20-LW | M4 | 0.7 | 20 | 7 | 12.5 | 4 | 3 | 1 | 1 | 10 | 3.5 | CAD | 请求报价 |
| SNSQS-M4-25-LW | M4 | 0.7 | 25 | 7 | 12.5 | 4 | 3 | 1 | 1 | 10 | 3.8 | CAD | 请求报价 |
| SNSQS-M5-10-LW | M5 | 0.8 | 10 | 8.5 | 15 | 5 | 4 | 1 | 1.3 | 10 | 4.5 | CAD | 请求报价 |
| SNSQS-M5-12-LW | M5 | 0.8 | 12 | 8.5 | 15 | 5 | 4 | 1 | 1.3 | 10 | 4.7 | CAD | 请求报价 |
| SNSQS-M5-15-LW | M5 | 0.8 | 15 | 8.5 | 15 | 5 | 4 | 1 | 1.3 | 10 | 5.1 | CAD | 请求报价 |
| SNSQS-M5-20-LW | M5 | 0.8 | 20 | 8.5 | 15 | 5 | 4 | 1 | 1.3 | 10 | 5.7 | CAD | 请求报价 |
| SNSQS-M5-25-LW | M5 | 0.8 | 25 | 8.5 | 15 | 5 | 4 | 1 | 1.3 | 10 | 6.3 | CAD | 请求报价 |
| SNSQS-M5-30-LW | M5 | 0.8 | 30 | 8.5 | 15 | 5 | 4 | 1 | 1.3 | 10 | 6.9 | CAD | 请求报价 |
| SNSQS-M6-12-LW | M6 | 1 | 12 | 10 | 16.5 | 6 | 5 | 1.5 | 1.5 | 10 | 8 | CAD | 请求报价 |
| SNSQS-M6-15-LW | M6 | 1 | 15 | 10 | 16.5 | 6 | 5 | 1.5 | 1.5 | 10 | 8.5 | CAD | 请求报价 |
| SNSQS-M6-20-LW | M6 | 1 | 20 | 10 | 16.5 | 6 | 5 | 1.5 | 1.5 | 10 | 9.3 | CAD | 请求报价 |
| SNSQS-M6-25-LW | M6 | 1 | 25 | 10 | 16.5 | 6 | 5 | 1.5 | 1.5 | 10 | 10 | CAD | 请求报价 |
| SNSQS-M6-30-LW | M6 | 1 | 30 | 10 | 16.5 | 6 | 5 | 1.5 | 1.5 | 10 | 11 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNSQS-LW | |
|---|---|
| 螺纹主体 | SUSXM7（相当于SUS304） |
| 螺纹主体强度等级 | 相当于A2-70 |
| 平垫圈 | SUS304 |
| 弹簧垫圈 | SUS304 |
用途
半导体生产设备/设备・装置构造体/一般工业机械特点

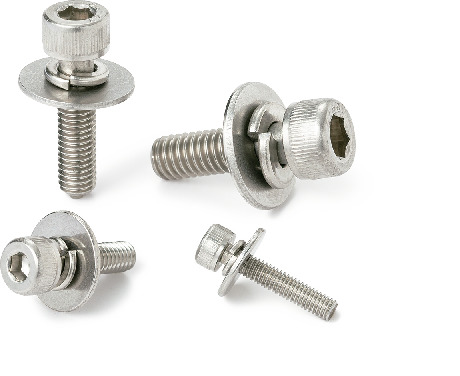

- 不锈钢制的长孔用带垫圈内六角圆柱头螺栓。
- 螺丝中装入了大直径平垫圈和弹簧垫圈，无需担心垫圈的脱落和遗失。
- 关于带垫圈螺丝，请参阅“什么是带垫圈螺丝（组合螺丝）”。
- 由于大直径平垫圈使座面变大，因此，施加在被紧固材料上的压力被分散，不易造成座面下沉及松动。
- 适合用于接触面积小的长孔以及铝、树脂等柔软的被紧固材料。
