铝型材支架

Aluminum Frame Stands

DAS

符号RoHS指令已注册的设计

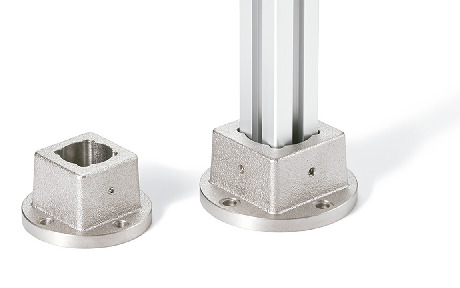

DAS铝型材支架

形状図

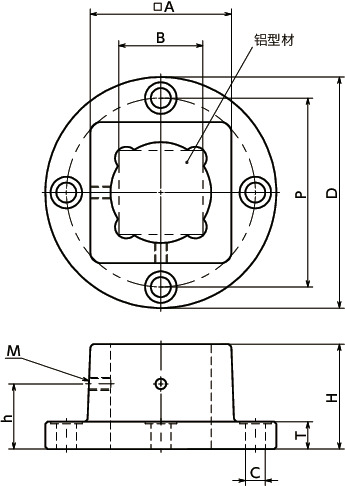

DAS铝型材支架寸法図

尺寸・CAD

单位 : mm

型号 B A D H T P C h M＊1 质量
（kg）		 CAD下载 请求报价
DAS-30-R □30 55 90 50 13 72 7.4 31 M5 0.9 CAD 请求报价
DAS-40-R □40 70 110 50 13 90 9.5 31 M6 1.4 CAD 请求报价

＊1：　附带2根固定用的内六角止动螺丝。

特点

  • 固定铝型材的铸铁支架。
  • 适用于□30、□40这两种铝型材尺寸。
  • 附带固定用的内六角止动螺丝。

材质、表面处理

DAS
主体 FC200以上
无电解镀镍
内六角止动螺丝 SUSXM7
