形状図
尺寸・CAD
单位 : mm
| 型号 | D | d | 静态载荷＊1（N） | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|
| PKRS-14-NI-BL | 14 | 1 | 50 | 0.8 | CAD | 请求报价 |
| PKRS-18-NI-BL | 18 | 1.3 | 90 | 1 | CAD | 请求报价 |
| PKRS-24-NI-BL | 24 | 1.5 | 100 | 2 | CAD | 请求报价 |
| PKRS-30-NI-BL | 30 | 1.8 | 120 | 3.8 | CAD | 请求报价 |
| PKRS-38-NI-BL | 38 | 2 | 120 | 5 | CAD | 请求报价 |
| PKRS-14-NI-BK | 14 | 1 | 50 | 0.8 | CAD | 请求报价 |
| PKRS-18-NI-BK | 18 | 1.3 | 90 | 1 | CAD | 请求报价 |
| PKRS-24-NI-BK | 24 | 1.5 | 100 | 2 | CAD | 请求报价 |
| PKRS-30-NI-BK | 30 | 1.8 | 120 | 3.8 | CAD | 请求报价 |
| PKRS-38-NI-BK | 38 | 2 | 120 | 5 | CAD | 请求报价 |
＊1： 表中静态载荷仅供参考，并非保证值。请考虑安全因素进行使用。
材质、表面处理
| PKRS-NI-BL | PKRS-NI-BK | |
|---|---|---|
| 主体 | 相当于SUS301 滚筒抛光 |
相当于SUS301 三价铬酸盐处理（黑） |
特点

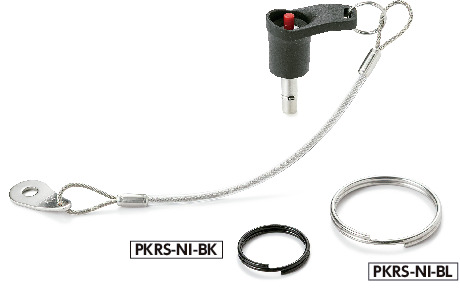

- 锁销的连接用钥匙圈。用于连接固定挂绳或防丢失。
-
可根据末尾符号选择表面处理。
PKRS-NI-BL----滚筒抛光
PKRS-NI-BK----三价铬酸盐处理（黑）
