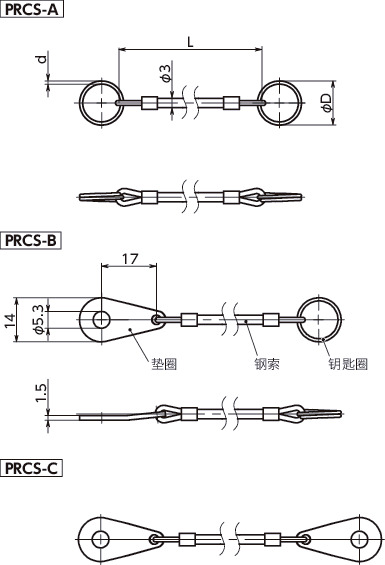

形状図
尺寸・CAD
单位 : mm
| 型号 | L | D | d | 质量 (g) |
静态载荷＊1（N） | 组合 | CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|
| 带钥匙圈 | 无钥匙圈 | ||||||||
| PRCS-150-A-14 | 150 | 14 | 1 | 6 | 75 | - | 两侧钥匙圈 | CAD | 请求报价 |
| PRCS-200-A-14 | 200 | 14 | 1 | 7 | 75 | - | 两侧钥匙圈 | CAD | 请求报价 |
| PRCS-320-A-14 | 320 | 14 | 1 | 10 | 75 | - | 两侧钥匙圈 | CAD | 请求报价 |
| PRCS-150-A-18 | 150 | 18 | 1.3 | 7 | 125 | - | 两侧钥匙圈 | CAD | 请求报价 |
| PRCS-200-A-18 | 200 | 18 | 1.3 | 8 | 125 | - | 两侧钥匙圈 | CAD | 请求报价 |
| PRCS-320-A-18 | 320 | 18 | 1.3 | 10 | 125 | - | 两侧钥匙圈 | CAD | 请求报价 |
| PRCS-150-A-24 | 150 | 24 | 1.5 | 9 | 140 | - | 两侧钥匙圈 | CAD | 请求报价 |
| PRCS-200-A-24 | 200 | 24 | 1.5 | 10 | 140 | - | 两侧钥匙圈 | CAD | 请求报价 |
| PRCS-320-A-24 | 320 | 24 | 1.5 | 12 | 140 | - | 两侧钥匙圈 | CAD | 请求报价 |
| PRCS-150-B-14 | 150 | 14 | 1 | 8 | 75 | 1500 | 单侧钥匙圈、单侧垫圈 | CAD | 请求报价 |
| PRCS-200-B-14 | 200 | 14 | 1 | 9 | 75 | 1500 | 单侧钥匙圈、单侧垫圈 | CAD | 请求报价 |
| PRCS-320-B-14 | 320 | 14 | 1 | 11 | 75 | 1500 | 单侧钥匙圈、单侧垫圈 | CAD | 请求报价 |
| PRCS-150-B-18 | 150 | 18 | 1.3 | 9 | 125 | 1500 | 单侧钥匙圈、单侧垫圈 | CAD | 请求报价 |
| PRCS-200-B-18 | 200 | 18 | 1.3 | 10 | 125 | 1500 | 单侧钥匙圈、单侧垫圈 | CAD | 请求报价 |
| PRCS-320-B-18 | 320 | 18 | 1.3 | 12 | 125 | 1500 | 单侧钥匙圈、单侧垫圈 | CAD | 请求报价 |
| PRCS-150-B-24 | 150 | 24 | 1.5 | 9 | 140 | 1500 | 单侧钥匙圈、单侧垫圈 | CAD | 请求报价 |
| PRCS-200-B-24 | 200 | 24 | 1.5 | 11 | 140 | 1500 | 单侧钥匙圈、单侧垫圈 | CAD | 请求报价 |
| PRCS-320-B-24 | 320 | 24 | 1.5 | 12 | 140 | 1500 | 单侧钥匙圈、单侧垫圈 | CAD | 请求报价 |
| PRCS-150-C | 150 | - | - | 10 | - | 1500 | 两侧垫圈 | CAD | 请求报价 |
| PRCS-200-C | 200 | - | - | 12 | - | 1500 | 两侧垫圈 | CAD | 请求报价 |
| PRCS-320-C | 320 | - | - | 13 | - | 1500 | 两侧垫圈 | CAD | 请求报价 |
＊1： 表中静态载荷仅供参考，并非保证值。请考虑安全因素进行使用。
材质、表面处理
| PRCS-A | PRCS-B | PRCS-C | |
|---|---|---|---|
| 钢索 | 相当于SUS316 聚氯乙烯 |
相当于SUS316 聚氯乙烯 |
相当于SUS316 聚氯乙烯 |
| 钥匙圈 | 相当于SUS316Ti | 相当于SUS316Ti | - |
| 垫圈 | - | 相当于SUS316 | 相当于SUS316 |

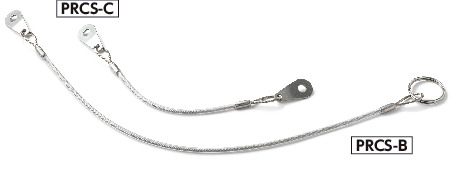

特点
- 用于防止锁销丢失的钢索。
- 相当于SUS316。耐腐蚀性优良。
- 可选择钥匙圈与垫圈2种安装方法。
-
可根据产品符号选择钥匙圈与垫圈组合。
PRCS-A----两侧钥匙圈
PRCS-B----单侧钥匙圈、单侧垫圈
PRCS-C----两侧垫圈
