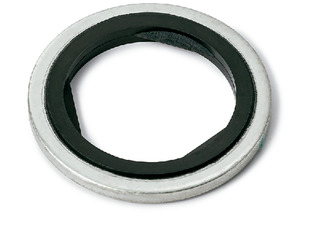

形状図

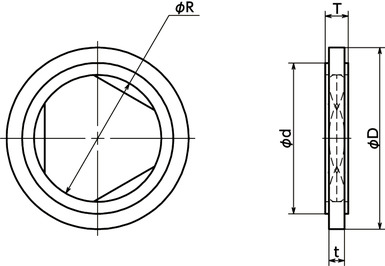

尺寸・CAD
单位 : mm
| 型号 | R | D | d | T | t | 适用螺纹尺寸＊1 | 质量 （g） |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 螺纹公称直径 | 螺距 | |||||||||
| PDD04-05-A | 4.2 | 7.9 | 6 | 1.8 | 1 | M4 | 0.5 | 0.5 | CAD | 请求报价 |
| PDD05-05-A | 5.2 | 8.9 | 6.4 | 1.8 | 1 | M5 | 0.5 | 0.5 | CAD | 请求报价 |
| PDD06-05-A | 6.2 | 9.9 | 8 | 1.8 | 1 | M6 | 0.5 | 0.5 | CAD | 请求报价 |
| PDD08-10-A | 8.2 | 13.9 | 11 | 2.5 | 1.5 | M8 | 1 | 1 | CAD | 请求报价 |
| PDD10-10-A | 10.2 | 16.9 | 13 | 2.5 | 1.5 | M10 | 1 | 1 | CAD | 请求报价 |
| PDD12-10-A | 12.2 | 18.9 | 15 | 2.5 | 1.5 | M12 | 1 | 2 | CAD | 请求报价 |
| PDD14-10-A | 14.2 | 21.9 | 17 | 3 | 2 | M14 | 1 | 2 | CAD | 请求报价 |
| PDD14-15-A | 14.2 | 21.9 | 17 | 3 | 2 | M14 | 1.5 | 2 | CAD | 请求报价 |
| PDD20-15-A | 20.2 | 28.9 | 24 | 3.7 | 2.5 | M20 | 1.5 | 5 | CAD | 请求报价 |
| PDD25-15-A | 25.2 | 35.9 | 30 | 3.7 | 2.5 | M25 | 1.5 | 6 | CAD | 请求报价 |
| PDD33-15-A | 33.2 | 45.9 | 40 | 3.7 | 2.5 | M33 | 1.5 | 12 | CAD | 请求报价 |
＊1： 请选择螺纹公称直径、螺距与所用冲击吸收器相同的型号。
材质、表面处理
| PDD | |
|---|---|
| 主体 | S50C 铬酸盐处理 |
| 密封部 | NBR |
特点
- 请在将冲击吸收器用于气压缸和旋转单元等气压设备时使用。
- 密封冲击吸收器的螺纹连接部，防止漏气。

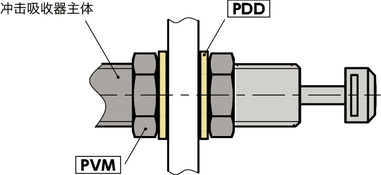

- 安装PDD时请使用锁定螺母PVM，使其从螺纹连接部的两侧全方位接触。
