挠性联轴器 - 十字滑块型 - 夹紧型+键槽型

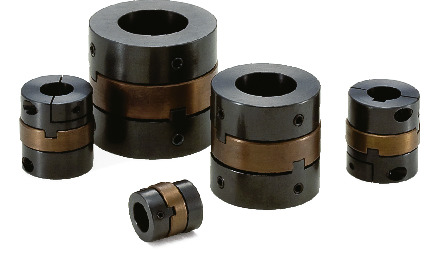

Oldham-type Flexible Coupling

MOM-CK

  • 高扭转刚性
  • 高扭矩

形状図

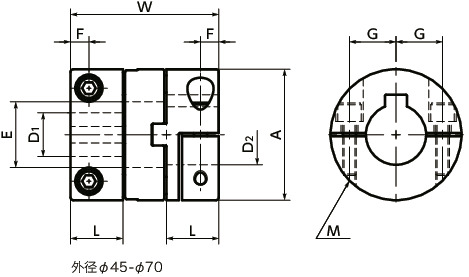

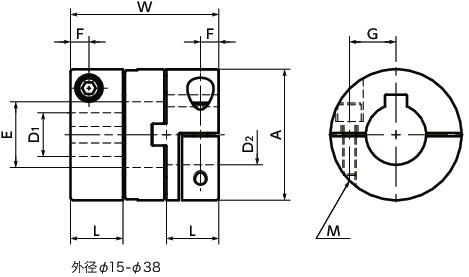

MOM-CK挠性联轴器 - 十字滑块型 - 夹紧型+键槽型寸法図

MOM-CK挠性联轴器 - 十字滑块型 - 夹紧型+键槽型寸法図

尺寸・CAD

单位 : mm

型号 A L W E F G M 螺丝紧固扭矩
(N・m)
标准轴孔径
D1-D2
CAD下载 请求报价
MOM-15CK 15 6.6 19 6.9 2.15 5.2 M1.6 0.25 - CAD 请求报价
MOM-17CK 17 9 25 7.3 2.65 5.5 M2 0.5 - CAD 请求报价
MOM-20CK 20 10 28 11.1 3.25 7.25 M2.5 1 - CAD 请求报价
MOM-26CK 26 11.5 31.6 13.3 4 9 M3 1.5 - CAD 请求报价
MOM-30CK 30 12 34 15.5 4 11 M3 1.5 - CAD 请求报价
MOM-34CK 34 13 35 17.5 4.5 12 M4 3.5 - CAD 请求报价
MOM-38CK 38 15 40.5 21.5 4.75 14 M4 3.5 - CAD 请求报价
MOM-45CK 45 16.2 47.6 24.3 6.2 16 M5 8 - CAD 请求报价
MOM-55CK 55 20.8 58.6 27.7 7.9 20 M6 13 - CAD 请求报价
MOM-70CK 70 25 68.6 38.5 8.9 26 M6 13 - CAD 请求报价

型号 最大轴孔径
(mm)
额定扭矩
(N・m)*1
最大扭矩
(N・m)*1
最高转速
(min-1
惯性
力矩
(kg・m2*2
静态
扭转刚性
(N・m/rad)
最大容许偏心
(mm)*3
容许偏角
(°)
质量
(g)*2
MOM-15CK 6 3.3 6.6 2000 6.1×10-7 870 0.3 2 18
MOM-17CK 6.35 5.5 11 2000 1.4×10-6 1300 0.3 2 33
MOM-20CK 10 7.7 15.4 2000 2.9×10-6 1700 0.4 2 45
MOM-26CK 12 11 22 2000 9.5×10-6 3200 0.5 2 90
MOM-30CK 14 26 52 2000 1.8×10-5 4600 0.6 2 128
MOM-34CK 16 35 70 2000 3.0×10-5 6000 0.7 2 170
MOM-38CK 20 55 110 2000 5.4×10-5 7400 0.8 2 231
MOM-45CK 22 66 132 2000 1.2×10-4 16000 1 2 383
MOM-55CK 25 99 198 2000 3.4×10-4 30000 1.2 2 743
MOM-70CK 35 176 352 2000 1.0×10-3 46000 1.4 2 1350

*1:无需根据负荷变化修正额定扭矩和最大扭矩。
*2: 最大轴孔径时的值。
*3: 容许偏心量会因负荷扭矩与转速而变化。

型号 标准轴孔径 D1-D2
6 6.35 8 10 12 14 15 16 18 20 22 24 25 28 30 35
MOM-15CK - - - - - - - - - - - - - - -
MOM-17CK - - - - - - - - - - - - - - -
MOM-20CK - - - - - - - - - - - -
MOM-26CK - - - - - - - - - - -
MOM-30CK - - - - - - - - - - - -
MOM-34CK - - - - - - - - - - -
MOM-38CK - - - - - - - - -
MOM-45CK - - - - - - - - -
MOM-55CK - - - - - - - - -
MOM-70CK - - - - - - - -

●所有产品均附带内六角螺栓。
●适用轴径的推荐尺寸公差为h6及h7。
●也承接1个轴套是定位螺丝固定型,另1个轴套是夹紧型组合的订货。
●也可制作标准轴孔径以外的特殊产品。请垂询客户中心。
●轴插入联轴器中的量请参阅安装与维护说明。⇒偏差调整



构造

定位螺丝固定型

MOM MOM

MOM/MOM-C/MOM-K/MOM-CK_C挠性联轴器 - 十字滑块型

夹紧型

MOM-C MOM-C

MOM/MOM-C/MOM-K/MOM-CK_C挠性联轴器 - 十字滑块型

定位螺丝固定型 + 键槽型

MOM-K MOM-K

MOM/MOM-C/MOM-K/MOM-CK_C挠性联轴器 - 十字滑块型

夹紧型 + 键槽型

MOM-CK MOM-CK

MOM/MOM-C/MOM-K/MOM-CK_C挠性联轴器 - 十字滑块型


材质、表面处理

MOM-CK
轴套 S45C
四氧化三铁保护膜(黑)
间隔体 FCD400
四氧化三铁保护膜(黑)
聚缩醛
内六角止动螺丝 SCM435
四氧化三铁保护膜(黑)
内六角圆柱头螺栓 SCM435
四氧化三铁保护膜(黑)
润滑脂 锂皂润滑脂
NIPPECO DXL-No.1 NIPPECO LTD.制

特点

  • 适用马达
MOM
伺服马达
步进马达
通用马达

◎:特优 ●:可使用

  • 特性
MOM
高扭矩
高扭转刚性
容许误差调整

◎:特优 ○:优

  • 十字滑块型挠性联轴器。
  • 间隔体采用FCD400型。最适用于低速、高扭矩规格。
  • 在轴套与间隔体之间涂抹高性能润滑脂,防止烧结。
  • 通过轴套与间隔体的滑移,允许有较大偏心、偏角存在。
  • 设在间隔体上的凸起部(树脂销)允许有偏角存在。

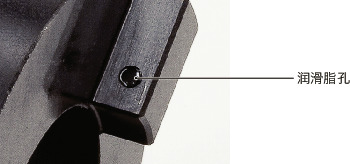

  • 润滑脂孔中积留的润滑脂在运行过程中缓缓渗出,以长期维持润滑性能。

MOM/MOM-C/MOM-K/MOM-CK_C挠性联轴器 - 十字滑块型


用途

搅拌机/泵/小型动力冲压机/粉碎机

使用注意事项

安装到D型切口轴时,请注意轴的D型切口面的位置。⇒偏差调整
备有内六角螺栓可从联轴器的外径伸出、旋转直径大于外径的规格。请注意联轴器的干渉。旋转直径


选型

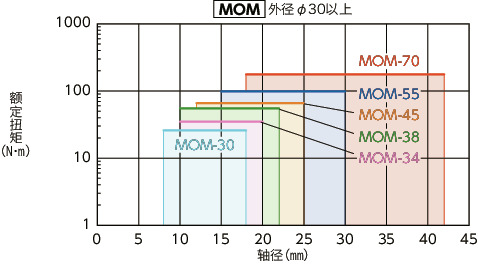

根据轴径、额定扭矩选型

轴径和额定扭矩交差区域为选型规格。

MOM/MOM-C/MOM-K/MOM-CK_C挠性联轴器 - 十字滑块型

MOM/MOM-C/MOM-K/MOM-CK_C挠性联轴器 - 十字滑块型

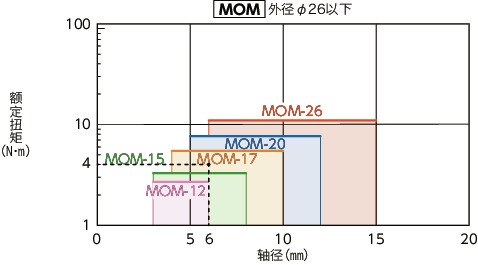

选型示例

选型条件为轴径φ6、负荷扭矩4N・m时,选型规格为MOM-17

轴孔部详图

MOM-CK挠性联轴器 - 十字滑块型 - 夹紧型+键槽型

单位 : mm

标准轴孔径
D
键槽
b t 公称尺寸
b×h
基准
尺寸
容许偏差
(JS9)
基准
尺寸
容许偏差
6、6.35 2 ±0.0125 1.0 0~+0.1 2×2
8 3 ±0.0125 1.4 0~+0.1 3×3
10、12 4 ±0.0150 1.8 0~+0.1 4×4
14、15、16 5 ±0.0150 2.3 0~+0.1 5×5
18、20、22 6 ±0.0150 2.8 0~+0.1 6×6
24、25、28、30 8 ±0.0180 3.3 0~+0.2 8×7
35 10 ±0.0180 3.3 0~+0.2 10×8

节选自JIS B 1301

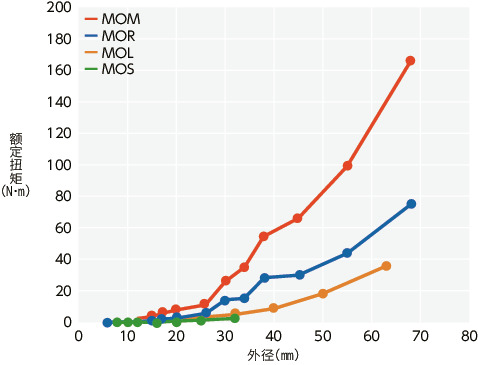

常用扭矩的比较

MOM-CK挠性联轴器 - 十字滑块型 - 夹紧型+键槽型

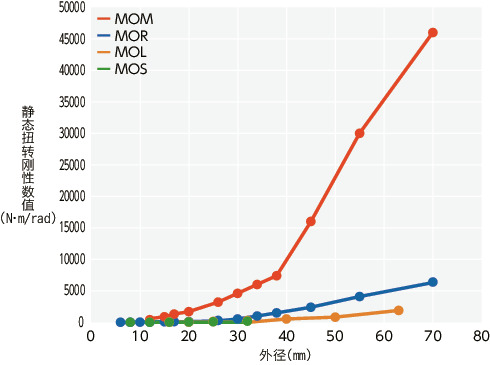

静态扭转刚性数值的比较

MOM-CK挠性联轴器 - 十字滑块型 - 夹紧型+键槽型

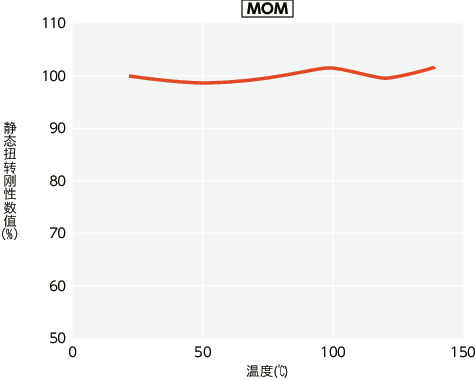

温度引起的静态扭转刚性数值的变化

以在20℃时的静态扭转刚性数值为100%时的值。MOM的静态扭转刚性数值很少因温度而产生变化,响应性变化极少。
在高温下使用时,请注意轴因热膨胀而出现的伸长或弯曲所引起的误差。

MOM/MOM-C/MOM-K/MOM-CK_T技术数据

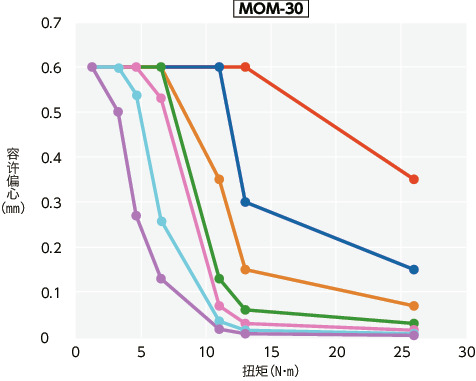

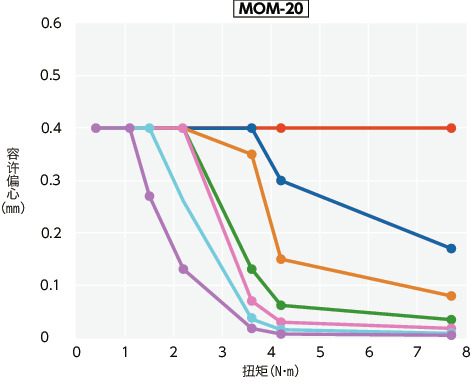

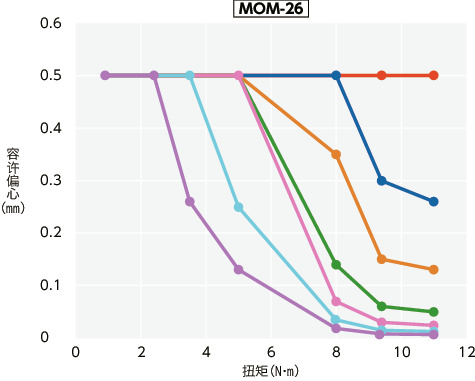

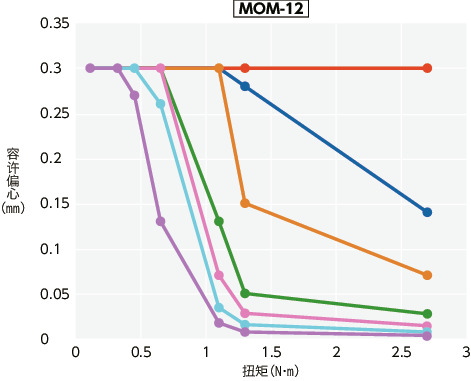

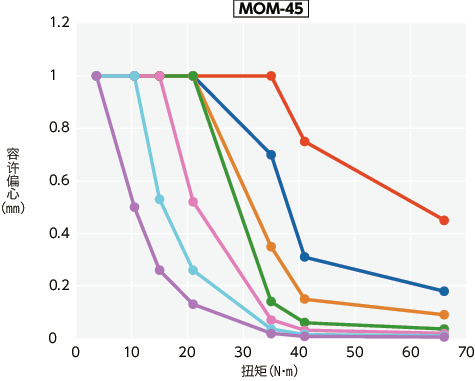

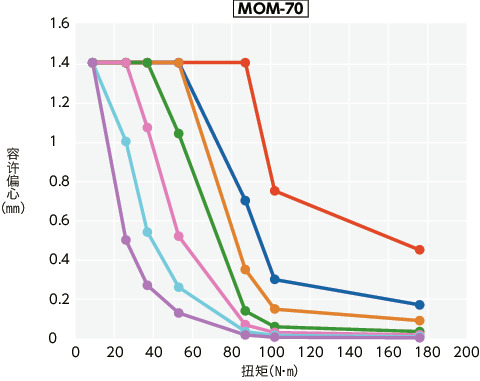

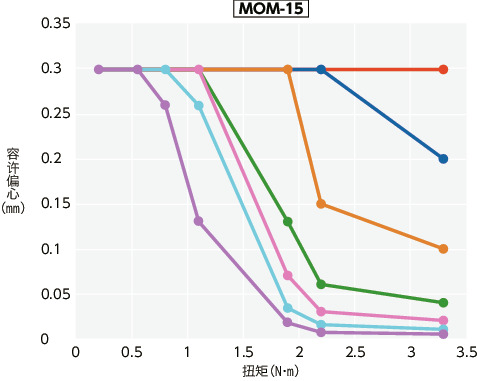

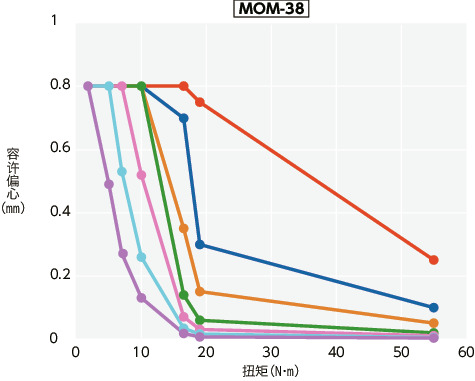

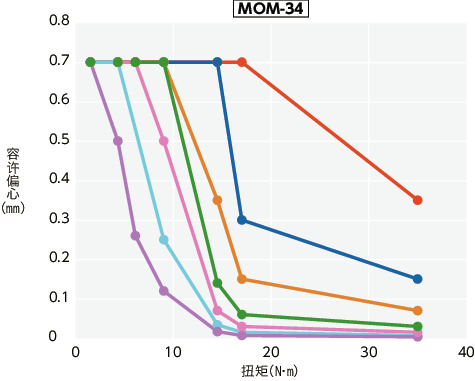

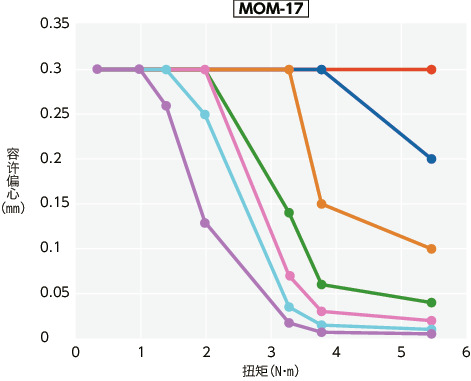

容许偏心

MOM的容许偏心量会因负荷扭矩与转速而变化。

MOM/MOM-C/MOM-K/MOM-CK_T技术数据

MOM/MOM-C/MOM-K/MOM-CK_T技术数据

MOM/MOM-C/MOM-K/MOM-CK_T技术数据

MOM/MOM-C/MOM-K/MOM-CK_T技术数据

MOM/MOM-C/MOM-K/MOM-CK_T技术数据

MOM/MOM-C/MOM-K/MOM-CK_T技术数据

MOM/MOM-C/MOM-K/MOM-CK_T技术数据

MOM/MOM-C/MOM-K/MOM-CK_T技术数据

MOM/MOM-C/MOM-K/MOM-CK_T技术数据

MOM/MOM-C/MOM-K/MOM-CK_T技术数据

MOM/MOM-C/MOM-K/MOM-CK_T技术数据

MOM/MOM-C/MOM-K/MOM-CK_T技术数据

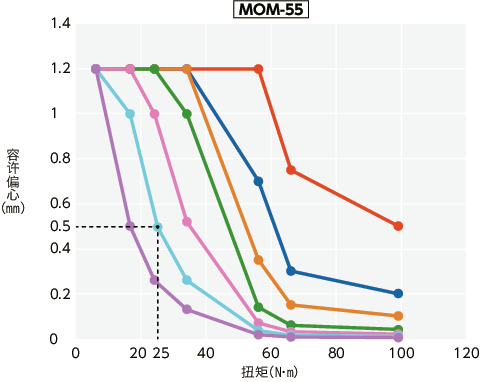

负荷扭矩为25N・m、转速为1000min-1时,MOM-55的容许偏心为0.5mm。

MOM/MOM-C/MOM-K/MOM-CK_T技术数据
