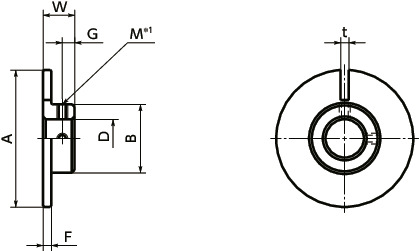

形状図
＊1： 轴孔径为φ4以下时，附带1个止动螺丝。
尺寸・CAD
单位 : mm
| 型号 | 标准轴孔径 D |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 5 | 6 | 6.35 | 8 | 9.525 | 10 | 12 | 14 | 15 | |
| MPF-32 | ● | ● | ● | ● | ● | - | - | - | - | - |
| MPF-40 | ● | ● | ● | ● | ● | ● | ● | ● | - | - |
| MPF-50 | - | - | ● | ● | ● | ● | ● | ● | ● | ● |
●MPF-40MPF-50的标准轴孔径（尺寸容许偏差H8）9.525为接单生产品。交货期请垂询客户中心。
●所有产品均附带内六角止动螺丝。
●适用轴径的推荐尺寸公差为h6及h7。
材质、表面处理
| MPF | |
|---|---|
| 主体 | A2017 阳极氧化处理 |
| 内六角止动螺丝 | SCM435 四氧化三铁保护膜（黑） |

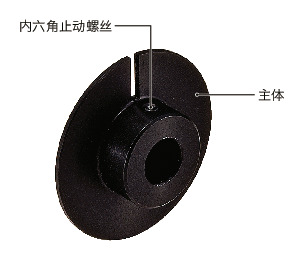

构造

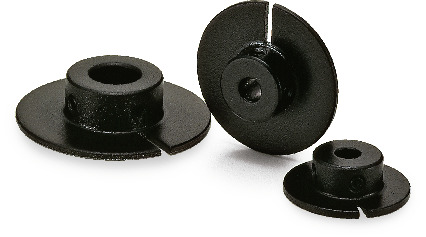

特点

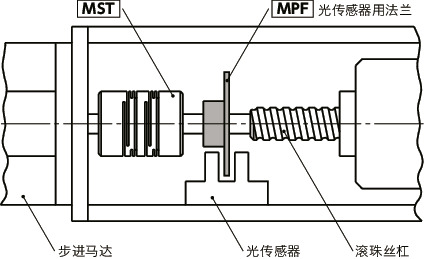

- 用于原点检测等的光传感器法兰。
- 轻量，极小的惯性力矩。
- 轴孔成品。轴孔径为φ4-φ15。
- 也制作法兰外径，狭缝宽度，轴孔径，材质和表面处理等特殊规格的产品。请垂询客户中心。
