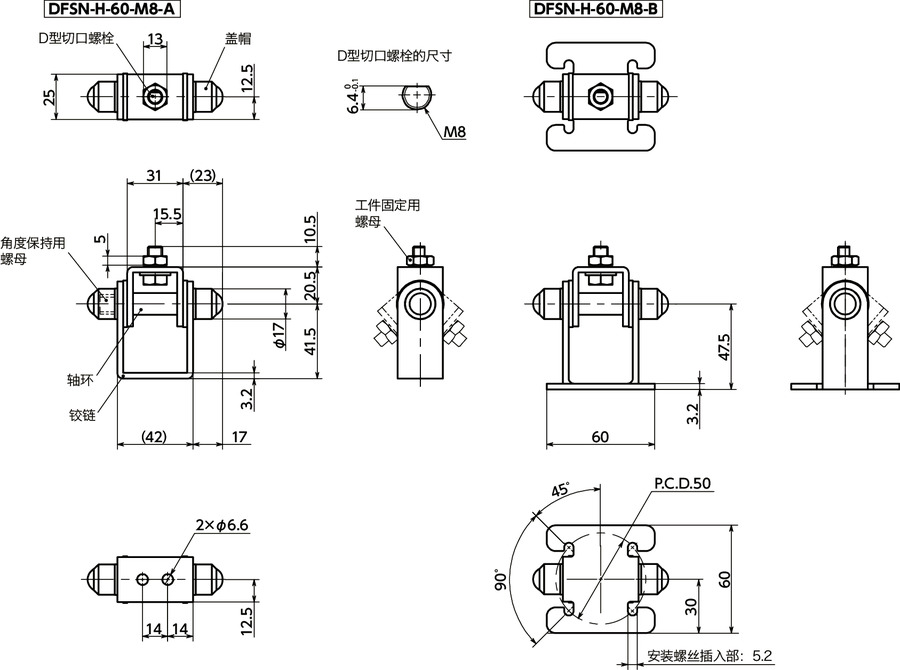

形状図
尺寸・CAD

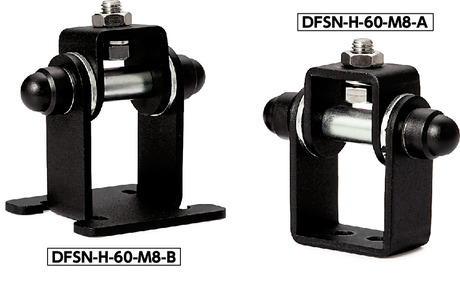

| 型号 | 安装螺丝的公称直径＊1 | 最大装载质量
(kg) |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|
| DFSN-H-60-M8-A | M6 | 10 | 199 | CAD | 请求报价 |
| DFSN-H-60-M8-B | M5 | 10 | 254 | CAD | 请求报价 |
＊1： 在装置上安装DFSN-H时请使用内六角螺栓。不附带安装用螺栓。
材质、表面处理
| DFSN-H | |
|---|---|
| 铰链 | SPCC 静电喷涂（黑） |
| 角度保持用螺母 | S45C 三价铬酸盐处理 |
| D型切口螺栓 | SUS304 |
| 工件固定用螺母 | SUS304 |
| 盖帽 | 聚乙烯（黑） |
| 轴环 | SPCC 三价铬酸盐处理 |
用途
机床/医疗机械/FPD制造装置/半导体生产设备/包装机械/食品机械使用注意事项
- 即使在拧松角度保持用螺母的状态下，进行角度调整也需要一定的扭矩（0.1N・m以上）。进行角度调整时，请注意防止装载物承受过大载荷。
- 请勿在拧紧角度保持用螺母的状态下强行进行角度调整。否则可能会导致保持部磨损，保持力下降。
角度保持用螺母的紧固扭矩与保持扭矩的关系
保持扭矩为试验值，并非保证值。

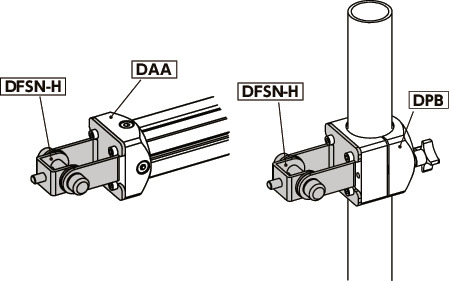

安装方法
请将工件组装至D型切口螺栓，用工件固定用螺母进行固定。在装置上安装时请使用内六角螺栓。
