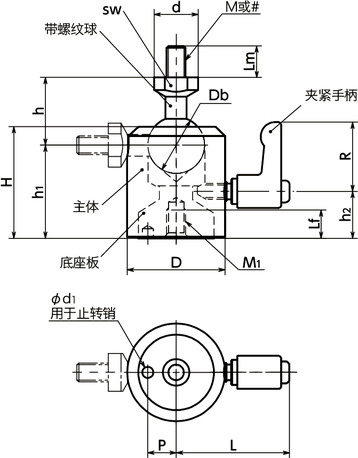

形状図
尺寸・CAD
选择
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | ♯ 螺纹公称直径 |
Lm | h | M1（粗牙） 螺纹公称直径 |
螺距 | Lf min. | Db | d | d1 | H | h1 | h2 | L | R | P | sw | 夹紧手柄的 参考用紧固扭矩（N・m）＊1 |
带螺纹球的 保持扭矩(N・m)＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SBJL-23-M5-M | 23 | M5 | 0.8 | - | 8 | 17.3 | M5 | 0.8 | 7.5 | 14 | 11 | 2.5 | 26.6 | 21.7 | 10.6 | 32 | 22 | 7 | 9 | 1.5 | 4.5 | 70 | CAD | 请求报价 |
| SBJL-23-M6-M | 23 | M6 | 1 | - | 10 | 17.3 | M5 | 0.8 | 7.5 | 14 | 11 | 2.5 | 26.6 | 21.7 | 10.6 | 32 | 22 | 7 | 9 | 1.5 | 4.5 | 100 | CAD | 请求报价 |
| SBJL-31-M6-M | 31 | M6 | 1 | - | 10 | 21.5 | M6 | 1 | 9 | 18 | 14 | 3.5 | 35.5 | 29.6 | 14.9 | 36 | 22 | 9 | 12 | 2.5 | 6.5 | 100 | CAD | 请求报价 |
| SBJL-31-M8-M | 31 | M8 | 1.25 | - | 12 | 21.5 | M6 | 1 | 9 | 18 | 14 | 3.5 | 35.5 | 29.6 | 14.9 | 36 | 22 | 9 | 12 | 2.5 | 6.5 | 84 | CAD | 请求报价 |
| SBJL-39-M6-M | 39 | M6 | 1 | - | 10 | 25.5 | M8 | 1.25 | 12 | 24 | 15 | 4.5 | 45 | 37.2 | 18.9 | 44 | 30 | 12 | 13 | 4 | 16 | 160 | CAD | 请求报价 |
| SBJL-39-M8-M | 39 | M8 | 1.25 | - | 12 | 25.5 | M8 | 1.25 | 12 | 24 | 15 | 4.5 | 45 | 37.2 | 18.9 | 44 | 30 | 12 | 13 | 4 | 16 | 161 | CAD | 请求报价 |
| SBJL-49-M8-M | 49 | M8 | 1.25 | - | 12 | 30.8 | M8 | 1.25 | 12 | 28 | 19.5 | 4.5 | 56 | 46.1 | 24 | 49 | 30 | 16 | 17 | 4 | 20 | 289 | CAD | 请求报价 |
| SBJL-49-M10-M | 49 | M10 | 1.5 | - | 15 | 30.8 | M8 | 1.25 | 12 | 28 | 19.5 | 4.5 | 56 | 46.1 | 24 | 49 | 30 | 16 | 17 | 4 | 20 | 293 | CAD | 请求报价 |
| SBJL-23-1/4-20-M | 23 | - | - | 1/4-20UNC | 10 | 17.3 | M5 | 0.8 | 7.5 | 14 | 11 | 2.5 | 26.6 | 21.7 | 10.6 | 32 | 22 | 7 | 9 | 1.5 | 4.5 | 250 | CAD | 请求报价 |
| SBJL-31-1/4-20-M | 31 | - | - | 1/4-20UNC | 10 | 21.5 | M6 | 1 | 9 | 18 | 14 | 3.5 | 35.5 | 29.6 | 14.9 | 36 | 22 | 9 | 12 | 2.5 | 6.5 | 900 | CAD | 请求报价 |
| SBJL-39-3/8-16-M | 39 | - | - | 3/8-16UNC | 12 | 25.5 | M8 | 1.25 | 12 | 24 | 15 | 4.5 | 45 | 37.2 | 18.9 | 44 | 30 | 12 | 13 | 4 | 16 | 165 | CAD | 请求报价 |
| SBJL-49-3/8-16-M | 49 | - | - | 3/8-16UNC | 12 | 30.8 | M8 | 1.25 | 12 | 28 | 19.5 | 4.5 | 56 | 46.1 | 24 | 49 | 30 | 16 | 17 | 4 | 20 | 292 | CAD | 请求报价 |
＊1： 表中数值为止动螺丝型SBJS-MSBJS-F的参考值，并非SBJL-M的保证值。
材质、表面处理
| SBJL-M | |
|---|---|
| 主体 | 铝合金 阳极氧化处理（黑） |
| 带螺纹球 | 铝合金 |
| 底座板 | 铝合金 |
| 夹紧手柄 | 锌压铸件 |
特点

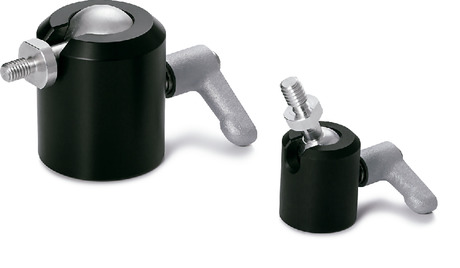

- 使用球的定位零件。适用于传感器、摄像头、照明、显示器等的角度调整、固定。
- 可将带螺纹球朝360°任意方向最大倾斜±30°，朝凹槽方向最大倾斜90°。
- 通过紧固夹紧手柄，可将带螺纹球按所需角度进行固定。
单位 : N・m
| 型号 | 夹紧手柄的 参考用紧固扭矩＊1 |
带螺纹球的 保持扭矩＊1 |
|---|---|---|
| SBJL-23 | 1.5 | 4.5 |
| SBJL-31 | 2.5 | 6.5 |
| SBJL-39 | 4 | 16 |
| SBJL-49 | 4 | 20 |
＊1： 表中数值为止动螺丝型SBJS-MSBJS-F的参考值，并非SBJL-M的保证值。
- 底座板的底面部有用于止转销的孔。
- 从正面安装球窝接头SBJL-M时，请使用安装板SBJP。SBJP
使用注意事项
- 请勿以超过参考用紧固扭矩的值来紧固夹紧手柄，否则可能会导致故障、破损。
- 请勿在球部涂抹润滑脂或油等润滑剂。否则会导致保持性能下降。
