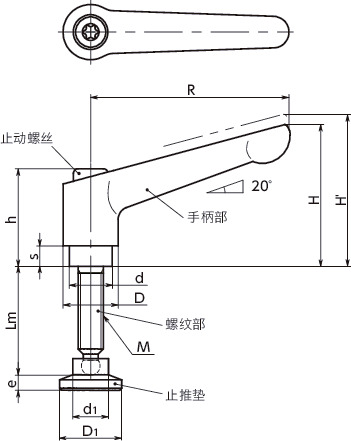

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | D | d | D1 | d1 | e | 齿数 | 质量 (g) |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDM-8-40-SGB-SBP32-SG | M8 | 1.25 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 32 | 14 | 6 | 24 | 98 | SG | CAD | 请求报价 |
材质、表面处理
| LDM-SGB-SBP | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 螺纹部 | 钢 四氧化三铁保护膜（黑） |
| 止动螺丝 | 钢 四氧化三铁保护膜（黑） |
| 弹簧 | 不锈钢丝 |
| 止推垫 | 聚缩醛（亚光黑） |
特点
- 螺纹前端带止推垫的夹紧手柄。
- 止推垫为塑料制品，因此不会损伤工件。
- 止推垫相对于螺纹部，最大可倾斜15°。在工件表面不均匀或倾斜等情况下使用非常有效。
- 出厂时夹紧手柄与止推垫没有组装好。将夹紧手柄的螺纹部笔直地压入止推垫即可完成组装。
- 螺纹部为切削而成的一体构造。
- 手柄部采用不易形成明显损伤的亚光型静电喷涂。

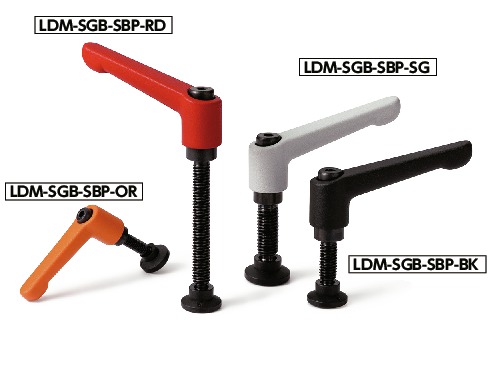

- 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
| RD | 亚光红 |
