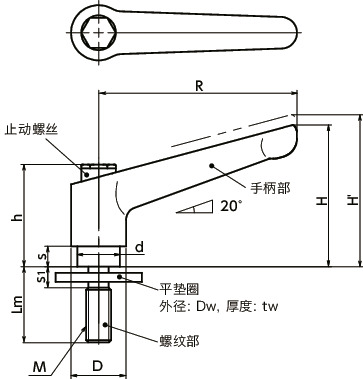

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | D | d | Dw | tw | s1 | 齿数 | 最大载荷 | 最大紧固力 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDMS-5-12-LW20-AS | M5 | 0.8 | 12 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 18 | 60 | 3.9 | 47 | CAD | 请求报价 |
| LDMS-5-16-LW20-AS | M5 | 0.8 | 16 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 18 | 60 | 3.9 | 47 | CAD | 请求报价 |
| LDMS-5-20-LW20-AS | M5 | 0.8 | 20 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 18 | 60 | 3.9 | 47 | CAD | 请求报价 |
| LDMS-5-25-LW20-AS | M5 | 0.8 | 25 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 18 | 60 | 3.9 | 48 | CAD | 请求报价 |
| LDMS-5-32-LW20-AS | M5 | 0.8 | 32 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 18 | 60 | 3.9 | 49 | CAD | 请求报价 |
| LDMS-5-40-LW20-AS | M5 | 0.8 | 40 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 18 | 60 | 3.9 | 50 | CAD | 请求报价 |
| LDMS-5-50-LW20-AS | M5 | 0.8 | 50 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 18 | 60 | 3.9 | 51 | CAD | 请求报价 |
材质、表面处理
| LDMS-LW-AS | |
|---|---|
| 手柄部 | SCS13（相当于SUS304） 喷丸 |
| 螺纹部 | SUS303 |
| 平垫圈 | SUS303 |
| 止动螺丝 | 不锈钢制 |
| 弹簧 | 不锈钢丝 |
特点

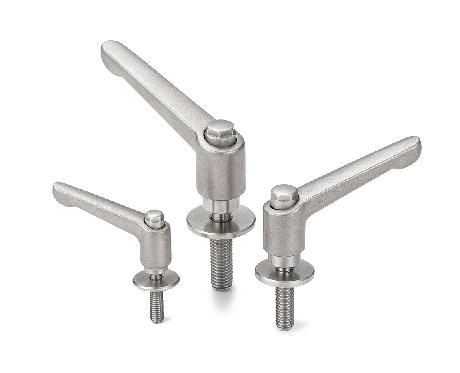

- 装入平垫圈的全不锈钢制夹紧手柄。
- 具有优良的耐腐蚀性和强度。
- 止动螺丝上没有梅花槽，脏物和灰尘不易堆积。适合于要求进行卫生管理的食品机械、药品机械等用途。
- 平垫圈被装入到缩颈加工部，可防止平垫圈脱落。另外，也无需进行平垫圈装入作业。
- 平垫圈的外径约为螺纹直径的3倍。可针对紧固部位确保充分的座面。
- 适用于不能增大座面压力的树脂零部件或长孔零部件等的紧固。
使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄
1分钟即可掌握！夹紧手柄的使用方法
使用注意事项

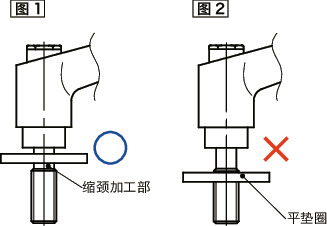

紧固手柄之前，如图1所示，请确认平垫圈位于缩颈加工部。如图2所示，如果在平垫圈卡在螺牙上的状态下进行紧固，则可能会导致平垫圈变形。

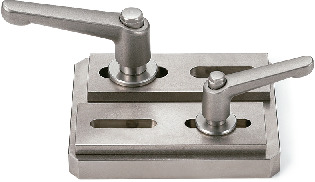

使用例
适用于长孔零部件的紧固。
