  • 夹紧手柄

LDMS-10-LW30

夹紧手柄-平垫圈装入型

Clamp Lever with Flat Washer

安全注意事项使用方法

符号RoHS指令

LDMS-LW夹紧手柄-平垫圈装入型

形状図

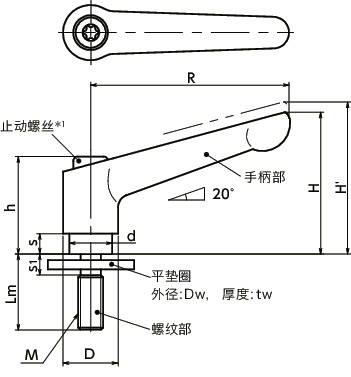

LDMS-LW夹紧手柄-平垫圈装入型寸法図

＊1：　将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M10
Lm
所有
20
25
32
40
50
63
80
主体
颜色
所有
BK
OR
RD
SG

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d Dw tw s1 齿数 最大载荷 最大紧固力 质量
（g）		 主体
颜色		 CAD下载 请求报价
LDMS-10-20-LW30-BK M10 1.5 20 78 54 58 36 8 21 16 30 3 7 26 290 16 150 BK CAD 请求报价
LDMS-10-20-LW30-OR M10 1.5 20 78 54 58 36 8 21 16 30 3 7 26 290 16 150 OR CAD 请求报价
LDMS-10-20-LW30-RD M10 1.5 20 78 54 58 36 8 21 16 30 3 7 26 290 16 150 RD CAD 请求报价
LDMS-10-20-LW30-SG M10 1.5 20 78 54 58 36 8 21 16 30 3 7 26 290 16 150 SG CAD 请求报价
LDMS-10-25-LW30-BK M10 1.5 25 78 54 58 36 8 21 16 30 3 7 26 290 16 154 BK CAD 请求报价
LDMS-10-25-LW30-OR M10 1.5 25 78 54 58 36 8 21 16 30 3 7 26 290 16 154 OR CAD 请求报价
LDMS-10-25-LW30-RD M10 1.5 25 78 54 58 36 8 21 16 30 3 7 26 290 16 154 RD CAD 请求报价
LDMS-10-25-LW30-SG M10 1.5 25 78 54 58 36 8 21 16 30 3 7 26 290 16 154 SG CAD 请求报价
LDMS-10-32-LW30-BK M10 1.5 32 78 54 58 36 8 21 16 30 3 7 26 290 16 157 BK CAD 请求报价
LDMS-10-32-LW30-OR M10 1.5 32 78 54 58 36 8 21 16 30 3 7 26 290 16 157 OR CAD 请求报价
LDMS-10-32-LW30-RD M10 1.5 32 78 54 58 36 8 21 16 30 3 7 26 290 16 157 RD CAD 请求报价
LDMS-10-32-LW30-SG M10 1.5 32 78 54 58 36 8 21 16 30 3 7 26 290 16 157 SG CAD 请求报价
LDMS-10-40-LW30-BK M10 1.5 40 78 54 58 36 8 21 16 30 3 7 26 290 16 161 BK CAD 请求报价
LDMS-10-40-LW30-OR M10 1.5 40 78 54 58 36 8 21 16 30 3 7 26 290 16 161 OR CAD 请求报价
LDMS-10-40-LW30-RD M10 1.5 40 78 54 58 36 8 21 16 30 3 7 26 290 16 161 RD CAD 请求报价
LDMS-10-40-LW30-SG M10 1.5 40 78 54 58 36 8 21 16 30 3 7 26 290 16 161 SG CAD 请求报价
LDMS-10-50-LW30-BK M10 1.5 50 78 54 58 36 8 21 16 30 3 7 26 290 16 166 BK CAD 请求报价
LDMS-10-50-LW30-OR M10 1.5 50 78 54 58 36 8 21 16 30 3 7 26 290 16 166 OR CAD 请求报价
LDMS-10-50-LW30-RD M10 1.5 50 78 54 58 36 8 21 16 30 3 7 26 290 16 166 RD CAD 请求报价
LDMS-10-50-LW30-SG M10 1.5 50 78 54 58 36 8 21 16 30 3 7 26 290 16 166 SG CAD 请求报价
LDMS-10-63-LW30-BK M10 1.5 63 78 54 58 36 8 21 16 30 3 7 26 290 16 173 BK CAD 请求报价
LDMS-10-63-LW30-OR M10 1.5 63 78 54 58 36 8 21 16 30 3 7 26 290 16 173 OR CAD 请求报价
LDMS-10-63-LW30-RD M10 1.5 63 78 54 58 36 8 21 16 30 3 7 26 290 16 173 RD CAD 请求报价
LDMS-10-63-LW30-SG M10 1.5 63 78 54 58 36 8 21 16 30 3 7 26 290 16 173 SG CAD 请求报价
LDMS-10-80-LW30-BK M10 1.5 80 78 54 58 36 8 21 16 30 3 7 26 290 16 181 BK CAD 请求报价
LDMS-10-80-LW30-OR M10 1.5 80 78 54 58 36 8 21 16 30 3 7 26 290 16 181 OR CAD 请求报价
LDMS-10-80-LW30-RD M10 1.5 80 78 54 58 36 8 21 16 30 3 7 26 290 16 181 RD CAD 请求报价
LDMS-10-80-LW30-SG M10 1.5 80 78 54 58 36 8 21 16 30 3 7 26 290 16 181 SG CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LDMS-LW
手柄部 锌压铸件
静电喷涂（各种颜色）
螺纹部 SUS303
平垫圈 SUS303
止动螺丝 不锈钢制
弹簧 不锈钢丝

特点

  • 装入平垫圈的夹紧手柄。
  • 平垫圈被装入到缩颈加工部，可防止平垫圈脱落。另外，也无需进行平垫圈装入作业。
  • 平垫圈的外径约为螺纹直径的3倍。可针对紧固部位确保充分的座面。
  • 适用于不能增大座面压力的树脂零部件或长孔零部件等的紧固。
  • 手柄部采用不易形成明显损伤的亚光型静电喷涂。
  • 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
末尾符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
RD 亚光红

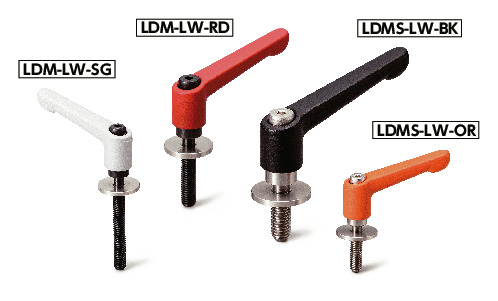

使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄


1分钟即可掌握！夹紧手柄的使用方法

使用注意事项

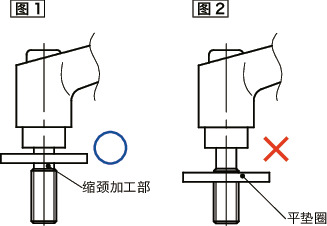

紧固手柄之前，如图1所示，请确认平垫圈位于缩颈加工部。如图2所示，如果在平垫圈卡在螺牙上的状态下进行紧固，则可能会导致平垫圈变形。

LDMS-LW夹紧手柄-平垫圈装入型


使用例

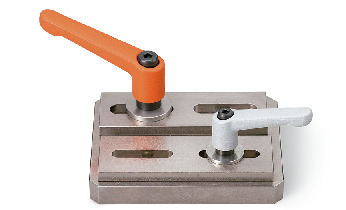

适用于长孔的紧固。

LDMS-LW夹紧手柄-平垫圈装入型


相关服务

型号列表

LDMS-10-LW30

LDMS-5-LW20

LDMS-6-LW20

LDMS-8-LW25

点击查看其它LDMS-LW
