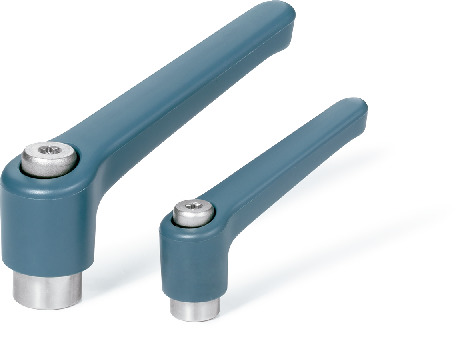

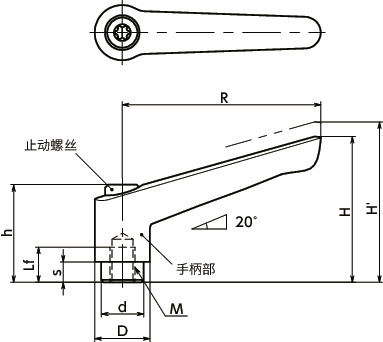

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | R | H | H' | h | s | D | d | 齿数 | 最大载荷＊1 (N) |
最大紧固力＊1 (kN) |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LEFS-4-MD | M4 | 0.7 | 8 | 45 | 35.5 | 39 | 24.5 | 4.2 | 13 | 10 | 18 | 21 | 1.7 | 15 | CAD | 请求报价 |
＊1： 最大载荷、最大紧固力的定义请参照“关于夹紧手柄、张紧手柄的使用方法”。⇒关于夹紧手柄、张紧手柄的使用方法
材质、表面处理
| LEFS-MD | |
|---|---|
| 手柄部 | 尼龙6·铁类成分 （蓝灰） |
| 螺纹部 | SUS303 |
| 止动螺丝 | 不锈钢 |
| 锯齿环（插件） | 锌压铸件 |
| 弹簧 | 不锈钢丝 |
特点
- 将锌压铸件制锯齿环插入到塑料制手柄主体中。与金属制螺纹锯齿的咬合也实现了足够的强度。
- 支持金属检测。通过在手柄部的树脂中混入金属粉，用金属探测器进行检测，可以降低异物混入的风险。
- 手柄部采用不常在食品等中使用的蓝色系。
- 符合食品卫生法 食品、添加物等的规格标准（1959年厚生省告示第370号）。
- M3-M12的丰富螺纹尺寸。
1分钟即可掌握！夹紧手柄的使用方法
使用注意事项
根据使用中的各种检测器的设定和食品的物性等，能检测到的碎片的大小有偏差。使用时，请务必由客户负责进行事前测试，进行充分地评估，确认其安全性以及是否符合使用目的。
