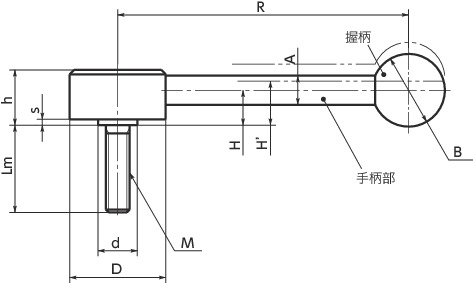

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | A | B | D | d | 齿数 | 最大载荷 （N） |
最大紧固力 （kN） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LFM-12-30 | M12 | 1.75 | 30 | 130 | 13.5 | 17.5 | 22 | 2 | 12 | 30 | 41 | 19 | 26 | 300 | 23 | 330 | CAD | 请求报价 |
| LFM-12-40 | M12 | 1.75 | 40 | 130 | 13.5 | 17.5 | 22 | 2 | 12 | 30 | 41 | 19 | 26 | 300 | 23 | 337 | CAD | 请求报价 |
| LFM-12-50 | M12 | 1.75 | 50 | 130 | 13.5 | 17.5 | 22 | 2 | 12 | 30 | 41 | 19 | 26 | 300 | 23 | 343 | CAD | 请求报价 |
| LFM-12-60 | M12 | 1.75 | 60 | 130 | 13.5 | 17.5 | 22 | 2 | 12 | 30 | 41 | 19 | 26 | 300 | 23 | 350 | CAD | 请求报价 |
材质、表面处理
| LFM | |
|---|---|
| 手柄部 | S45C 四氧化三铁保护膜（黑） |
| 螺纹部 | S45C 四氧化三铁保护膜（黑） |
| 握柄 | 酚醛树脂（黑） |
特点
- 扁平形状的张紧手柄。适合于上下空间不宽裕的场所。
- 转动半径较大，以较小的力即可获得较大的紧固力。
- 可自由调整手柄相对于螺丝的相位角度。
