Nabeya Bi-tech

  • 夹紧手柄

LHCM-4

微型夹紧手柄（外螺纹） - 扁平型

Clamp Lever - Miniature Flat Lever Type

安全注意事项使用方法

符号RoHS指令

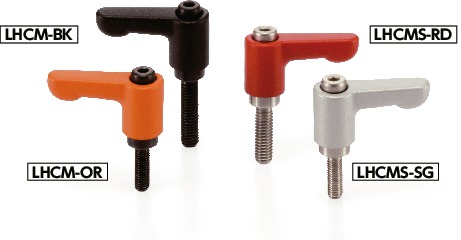

LHCM微型夹紧手柄（外螺纹） - 扁平型

形状図

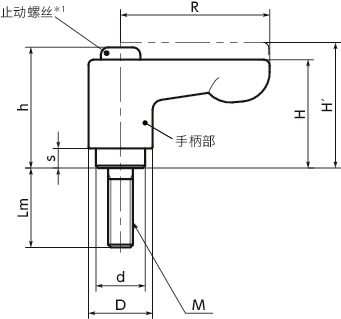

LHCM微型夹紧手柄（外螺纹） - 扁平型寸法図

＊1：　将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M4
Lm
所有
10
12
16
20
25
32
主体
颜色
所有
BK
OR
RD
SG

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d 齿数 最大载荷
（N）		 最大紧固力
（kN）		 质量
（g）		 主体
颜色		 CAD下载 请求报价
LHCM-4-10-BK M4 0.7 10 30 22 25.5 24.5 4 13 10 18 44 2.4 26 BK CAD 请求报价
LHCM-4-10-OR M4 0.7 10 30 22 25.5 24.5 4 13 10 18 44 2.4 26 OR CAD 请求报价
LHCM-4-10-RD M4 0.7 10 30 22 25.5 24.5 4 13 10 18 44 2.4 26 RD CAD 请求报价
LHCM-4-10-SG M4 0.7 10 30 22 25.5 24.5 4 13 10 18 44 2.4 26 SG CAD 请求报价
LHCM-4-12-BK M4 0.7 12 30 22 25.5 24.5 4 13 10 18 44 2.4 26 BK CAD 请求报价
LHCM-4-12-OR M4 0.7 12 30 22 25.5 24.5 4 13 10 18 44 2.4 26 OR CAD 请求报价
LHCM-4-12-RD M4 0.7 12 30 22 25.5 24.5 4 13 10 18 44 2.4 26 RD CAD 请求报价
LHCM-4-12-SG M4 0.7 12 30 22 25.5 24.5 4 13 10 18 44 2.4 26 SG CAD 请求报价
LHCM-4-16-BK M4 0.7 16 30 22 25.5 24.5 4 13 10 18 44 2.4 26 BK CAD 请求报价
LHCM-4-16-OR M4 0.7 16 30 22 25.5 24.5 4 13 10 18 44 2.4 26 OR CAD 请求报价
LHCM-4-16-RD M4 0.7 16 30 22 25.5 24.5 4 13 10 18 44 2.4 26 RD CAD 请求报价
LHCM-4-16-SG M4 0.7 16 30 22 25.5 24.5 4 13 10 18 44 2.4 26 SG CAD 请求报价
LHCM-4-20-BK M4 0.7 20 30 22 25.5 24.5 4 13 10 18 44 2.4 26 BK CAD 请求报价
LHCM-4-20-OR M4 0.7 20 30 22 25.5 24.5 4 13 10 18 44 2.4 26 OR CAD 请求报价
LHCM-4-20-RD M4 0.7 20 30 22 25.5 24.5 4 13 10 18 44 2.4 26 RD CAD 请求报价
LHCM-4-20-SG M4 0.7 20 30 22 25.5 24.5 4 13 10 18 44 2.4 26 SG CAD 请求报价
LHCM-4-25-BK M4 0.7 25 30 22 25.5 24.5 4 13 10 18 44 2.4 27 BK CAD 请求报价
LHCM-4-25-OR M4 0.7 25 30 22 25.5 24.5 4 13 10 18 44 2.4 27 OR CAD 请求报价
LHCM-4-25-RD M4 0.7 25 30 22 25.5 24.5 4 13 10 18 44 2.4 27 RD CAD 请求报价
LHCM-4-25-SG M4 0.7 25 30 22 25.5 24.5 4 13 10 18 44 2.4 27 SG CAD 请求报价
LHCM-4-32-BK M4 0.7 32 30 22 25.5 24.5 4 13 10 18 44 2.4 27 BK CAD 请求报价
LHCM-4-32-OR M4 0.7 32 30 22 25.5 24.5 4 13 10 18 44 2.4 27 OR CAD 请求报价
LHCM-4-32-RD M4 0.7 32 30 22 25.5 24.5 4 13 10 18 44 2.4 27 RD CAD 请求报价
LHCM-4-32-SG M4 0.7 32 30 22 25.5 24.5 4 13 10 18 44 2.4 27 SG CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LHCM
手柄部 锌压铸件
静电喷涂（各种颜色）
螺纹部 SUM22L
四氧化三铁保护膜（黑）
止动螺丝 钢
四氧化三铁保护膜（黑）
弹簧 不锈钢丝或SWPB

特点

  • 紧凑型扁平夹紧手柄。适用于上部空间受限的用途。
  • 转动半径为30mm。省空间。
  • 螺纹部材质分为2种类型。
    LHCM----钢制
    LHCMS----不锈钢制
  • 手柄部采用不易形成明显损伤的亚光型静电喷涂。
  • 分为4种颜色。可根据型号的末尾符号进行选择。
末尾符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
RD 亚光红
