微型夹紧手柄（外螺纹） - 扁平型

Clamp Lever - Miniature Flat Lever Type

LHCMS-CR

安全注意事项使用方法

符号RoHS指令

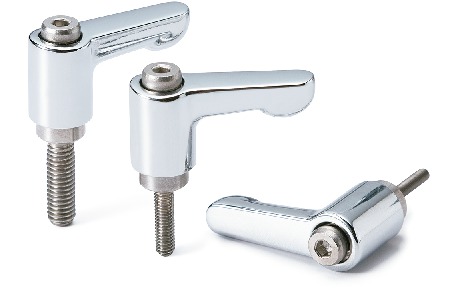

LHCMS-CR微型夹紧手柄（外螺纹） - 扁平型

形状図

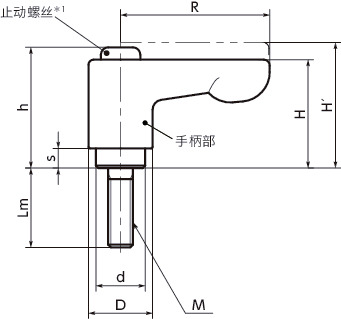

LHCMS-CR微型夹紧手柄（外螺纹） - 扁平型寸法図

＊1：　将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
Lm
所有
6
8
10
12
16
20
25
32
40
50

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d 齿数 最大载荷
（N）		 最大紧固力
（kN）		 质量
（g）		 CAD下载 请求报价
LHCMS-3-6-CR M3 0.5 6 30 22 25.5 24.5 4 13 10 18 19 1.4 25 CAD 请求报价
LHCMS-3-8-CR M3 0.5 8 30 22 25.5 24.5 4 13 10 18 19 1.4 25 CAD 请求报价
LHCMS-3-10-CR M3 0.5 10 30 22 25.5 24.5 4 13 10 18 19 1.4 26 CAD 请求报价
LHCMS-3-12-CR M3 0.5 12 30 22 25.5 24.5 4 13 10 18 19 1.4 26 CAD 请求报价
LHCMS-3-16-CR M3 0.5 16 30 22 25.5 24.5 4 13 10 18 19 1.4 26 CAD 请求报价
LHCMS-4-10-CR M4 0.7 10 30 22 25.5 24.5 4 13 10 18 44 2.4 26 CAD 请求报价
LHCMS-4-12-CR M4 0.7 12 30 22 25.5 24.5 4 13 10 18 44 2.4 26 CAD 请求报价
LHCMS-4-16-CR M4 0.7 16 30 22 25.5 24.5 4 13 10 18 44 2.4 26 CAD 请求报价
LHCMS-4-20-CR M4 0.7 20 30 22 25.5 24.5 4 13 10 18 44 2.4 26 CAD 请求报价
LHCMS-4-25-CR M4 0.7 25 30 22 25.5 24.5 4 13 10 18 44 2.4 27 CAD 请求报价
LHCMS-4-32-CR M4 0.7 32 30 22 25.5 24.5 4 13 10 18 44 2.4 27 CAD 请求报价
LHCMS-5-12-CR M5 0.8 12 30 22 25.5 24.5 4 13 10 18 90 3.9 27 CAD 请求报价
LHCMS-5-16-CR M5 0.8 16 30 22 25.5 24.5 4 13 10 18 90 3.9 27 CAD 请求报价
LHCMS-5-20-CR M5 0.8 20 30 22 25.5 24.5 4 13 10 18 90 3.9 27 CAD 请求报价
LHCMS-5-25-CR M5 0.8 25 30 22 25.5 24.5 4 13 10 18 90 3.9 28 CAD 请求报价
LHCMS-5-32-CR M5 0.8 32 30 22 25.5 24.5 4 13 10 18 90 3.9 29 CAD 请求报价
LHCMS-5-40-CR M5 0.8 40 30 22 25.5 24.5 4 13 10 18 90 3.9 30 CAD 请求报价
LHCMS-5-50-CR M5 0.8 50 30 22 25.5 24.5 4 13 10 18 90 3.9 31 CAD 请求报价
LHCMS-6-12-CR M6 1 12 30 22 25.5 24.5 4 13 10 18 150 5.5 27 CAD 请求报价
LHCMS-6-16-CR M6 1 16 30 22 25.5 24.5 4 13 10 18 150 5.5 27 CAD 请求报价
LHCMS-6-20-CR M6 1 20 30 22 25.5 24.5 4 13 10 18 150 5.5 28 CAD 请求报价
LHCMS-6-25-CR M6 1 25 30 22 25.5 24.5 4 13 10 18 150 5.5 29 CAD 请求报价
LHCMS-6-32-CR M6 1 32 30 22 25.5 24.5 4 13 10 18 150 5.5 30 CAD 请求报价
LHCMS-6-40-CR M6 1 40 30 22 25.5 24.5 4 13 10 18 150 5.5 32 CAD 请求报价
LHCMS-6-50-CR M6 1 50 30 22 25.5 24.5 4 13 10 18 150 5.5 33 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LHCMS-CR
手柄部 锌压铸件
镀铬
螺纹部 SUS303
止动螺丝 不锈钢制
弹簧 不锈钢丝

特点

  • 螺纹部为不锈钢制的紧凑型扁平夹紧手柄。适用于上部空间受限的用途。
  • 转动半径为30mm。省空间。
  • 手柄部采用镀铬处理，外观精美。

1分钟即可掌握！夹紧手柄的使用方法

相关产品

备有适合利用长孔进行滑动机构的定位、固定的垫圈SWAS-PPK。SWAS-PPK
