Nabeya Bi-tech

  • 夹紧手柄

塑料夹紧手柄（内螺纹）

Plastic Clamp Lever - Double Arm Type

LUDFS

安全注意事项使用方法

符号RoHS指令

LUDFS塑料夹紧手柄（内螺纹）

形状図

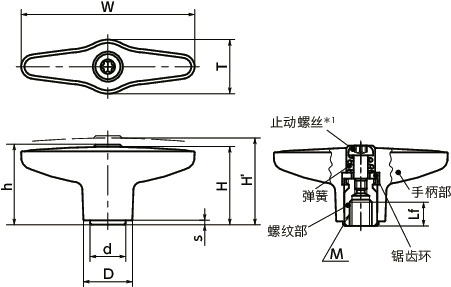

LUDFS塑料夹紧手柄（内螺纹）寸法図

＊1：　将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
M12
Lf min.
所有
7
8
11
14
17
主体
颜色
所有
BK
BL
OR
SG
YW

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lf min. W H H' h s T D d 齿数 最大载荷
（N）		 最大紧固力
（kN）		 质量
（g）		 主体
颜色		 CAD下载 请求报价
LUDFS-52-3-BK M3 0.5 7 52 23.5 27 24.5 1.5 15.4 14 10 18 15 0.95 15 BK CAD 请求报价
LUDFS-52-3-BL M3 0.5 7 52 23.5 27 24.5 1.5 15.4 14 10 18 15 0.95 15 BL CAD 请求报价
LUDFS-52-3-OR M3 0.5 7 52 23.5 27 24.5 1.5 15.4 14 10 18 15 0.95 15 OR CAD 请求报价
LUDFS-52-3-SG M3 0.5 7 52 23.5 27 24.5 1.5 15.4 14 10 18 15 0.95 15 SG CAD 请求报价
LUDFS-52-3-YW M3 0.5 7 52 23.5 27 24.5 1.5 15.4 14 10 18 15 0.95 15 YW CAD 请求报价
LUDFS-52-4-BK M4 0.7 8 52 23.5 27 24.5 1.5 15.4 14 10 18 36 1.7 14 BK CAD 请求报价
LUDFS-52-4-BL M4 0.7 8 52 23.5 27 24.5 1.5 15.4 14 10 18 36 1.7 14 BL CAD 请求报价
LUDFS-52-4-OR M4 0.7 8 52 23.5 27 24.5 1.5 15.4 14 10 18 36 1.7 14 OR CAD 请求报价
LUDFS-52-4-SG M4 0.7 8 52 23.5 27 24.5 1.5 15.4 14 10 18 36 1.7 14 SG CAD 请求报价
LUDFS-52-4-YW M4 0.7 8 52 23.5 27 24.5 1.5 15.4 14 10 18 36 1.7 14 YW CAD 请求报价
LUDFS-52-5-BK M5 0.8 8 52 23.5 27 24.5 1.5 15.4 14 10 18 72 2.7 14 BK CAD 请求报价
LUDFS-52-5-BL M5 0.8 8 52 23.5 27 24.5 1.5 15.4 14 10 18 72 2.7 14 BL CAD 请求报价
LUDFS-52-5-OR M5 0.8 8 52 23.5 27 24.5 1.5 15.4 14 10 18 72 2.7 14 OR CAD 请求报价
LUDFS-52-5-SG M5 0.8 8 52 23.5 27 24.5 1.5 15.4 14 10 18 72 2.7 14 SG CAD 请求报价
LUDFS-52-5-YW M5 0.8 8 52 23.5 27 24.5 1.5 15.4 14 10 18 72 2.7 14 YW CAD 请求报价
LUDFS-52-6-BK M6 1 8 52 23.5 27 24.5 1.5 15.4 14 10 18 120 3.8 13 BK CAD 请求报价
LUDFS-52-6-BL M6 1 8 52 23.5 27 24.5 1.5 15.4 14 10 18 120 3.8 13 BL CAD 请求报价
LUDFS-52-6-OR M6 1 8 52 23.5 27 24.5 1.5 15.4 14 10 18 120 3.8 13 OR CAD 请求报价
LUDFS-52-6-SG M6 1 8 52 23.5 27 24.5 1.5 15.4 14 10 18 120 3.8 13 SG CAD 请求报价
LUDFS-52-6-YW M6 1 8 52 23.5 27 24.5 1.5 15.4 14 10 18 120 3.8 13 YW CAD 请求报价
LUDFS-67-6-BK M6 1 11 67 30 34 31 2 20.8 19 13.5 24 94 3.8 34 BK CAD 请求报价
LUDFS-67-6-BL M6 1 11 67 30 34 31 2 20.8 19 13.5 24 94 3.8 34 BL CAD 请求报价
LUDFS-67-6-OR M6 1 11 67 30 34 31 2 20.8 19 13.5 24 94 3.8 34 OR CAD 请求报价
LUDFS-67-6-SG M6 1 11 67 30 34 31 2 20.8 19 13.5 24 94 3.8 34 SG CAD 请求报价
LUDFS-67-6-YW M6 1 11 67 30 34 31 2 20.8 19 13.5 24 94 3.8 34 YW CAD 请求报价
LUDFS-67-8-BK M8 1.25 11 67 30 34 31 2 20.8 19 13.5 24 230 7 32 BK CAD 请求报价
LUDFS-67-8-BL M8 1.25 11 67 30 34 31 2 20.8 19 13.5 24 230 7 32 BL CAD 请求报价
LUDFS-67-8-OR M8 1.25 11 67 30 34 31 2 20.8 19 13.5 24 230 7 32 OR CAD 请求报价
LUDFS-67-8-SG M8 1.25 11 67 30 34 31 2 20.8 19 13.5 24 230 7 32 SG CAD 请求报价
LUDFS-67-8-YW M8 1.25 11 67 30 34 31 2 20.8 19 13.5 24 230 7 32 YW CAD 请求报价
LUDFS-78-8-BK M8 1.25 14 78 35 39 36 2 24.3 22 16 26 200 7 53 BK CAD 请求报价
LUDFS-78-8-BL M8 1.25 14 78 35 39 36 2 24.3 22 16 26 200 7 53 BL CAD 请求报价
LUDFS-78-8-OR M8 1.25 14 78 35 39 36 2 24.3 22 16 26 200 7 53 OR CAD 请求报价
LUDFS-78-8-SG M8 1.25 14 78 35 39 36 2 24.3 22 16 26 200 7 53 SG CAD 请求报价
LUDFS-78-8-YW M8 1.25 14 78 35 39 36 2 24.3 22 16 26 200 7 53 YW CAD 请求报价
LUDFS-78-10-BK M10 1.5 14 78 35 39 36 2 24.3 22 16 26 390 11 49 BK CAD 请求报价
LUDFS-78-10-BL M10 1.5 14 78 35 39 36 2 24.3 22 16 26 390 11 49 BL CAD 请求报价
LUDFS-78-10-OR M10 1.5 14 78 35 39 36 2 24.3 22 16 26 390 11 49 OR CAD 请求报价
LUDFS-78-10-SG M10 1.5 14 78 35 39 36 2 24.3 22 16 26 390 11 49 SG CAD 请求报价
LUDFS-78-10-YW M10 1.5 14 78 35 39 36 2 24.3 22 16 26 390 11 49 YW CAD 请求报价
LUDFS-93-12-BK M12 1.75 17 93 41 45 43 3 28.5 26 19 28 580 16 83 BK CAD 请求报价
LUDFS-93-12-BL M12 1.75 17 93 41 45 43 3 28.5 26 19 28 580 16 83 BL CAD 请求报价
LUDFS-93-12-OR M12 1.75 17 93 41 45 43 3 28.5 26 19 28 580 16 83 OR CAD 请求报价
LUDFS-93-12-SG M12 1.75 17 93 41 45 43 3 28.5 26 19 28 580 16 83 SG CAD 请求报价
LUDFS-93-12-YW M12 1.75 17 93 41 45 43 3 28.5 26 19 28 580 16 83 YW CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LUDFS
手柄部 尼龙6（各种颜色）
螺纹部 SUS303
止动螺丝 不锈钢制
锯齿环 锌压铸件
弹簧 不锈钢丝

特点

  • 双臂型塑料制夹紧手柄。
  • 基于通用设计7项原则的设计。易于受力、便于操作的形状。
  • 关于通用设计，⇒通用设计 UDEX®系列
  • 转动半径约为以往塑料夹紧手柄的一半。省空间。
  • 将锌压铸件制锯齿环插入到塑料制手柄主体中。与金属制螺纹锯齿的咬合也实现了足够的强度。
  • 螺纹部材质分为2种类型。
    LUDF----钢制
    LUDFS----不锈钢制
  • M3-M12的丰富螺纹尺寸。
  • 5种颜色，支持机械、装置的颜色通用设计化。深灰与各种颜色完美搭配的双色调。
  • 可根据型号的末尾符号选择手柄部的颜色。
末尾符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
BL 亚光蓝
YW 亚光黄
