Nabeya Bi-tech

  • 夹紧手柄

LUDMS-52-5-W

塑料夹紧手柄 - 弹簧垫圈装入型

Plastic Clamp Lever with Spring Washer - Double Arm Type

安全注意事项使用方法

符号RoHS指令

LUDMS-W塑料夹紧手柄 - 弹簧垫圈装入型

形状図

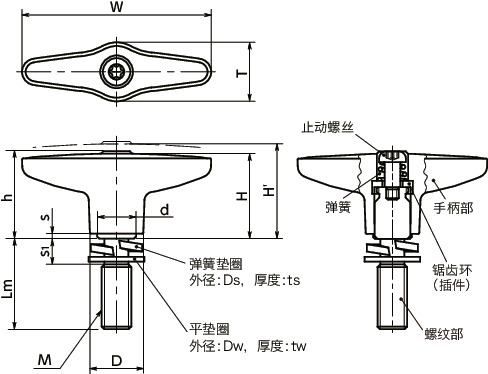

LUDMS-W塑料夹紧手柄 - 弹簧垫圈装入型寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M5
Lm
所有
12
16
20
25
32
40
50
主体
颜色
所有
BK
BL
OR
SG
YW

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm W H H' h s T D d Ds ts Dw tw s1 齿数 最大载荷＊1
(N)		 最大紧固力＊1
(kN)		 质量
（g）		 主体
颜色		 CAD下载 请求报价
LUDMS-52-5-12-W-BK M5 0.8 12 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 20 BK CAD 请求报价
LUDMS-52-5-12-W-BL M5 0.8 12 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 20 BL CAD 请求报价
LUDMS-52-5-12-W-OR M5 0.8 12 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 20 OR CAD 请求报价
LUDMS-52-5-12-W-SG M5 0.8 12 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 20 SG CAD 请求报价
LUDMS-52-5-12-W-YW M5 0.8 12 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 20 YW CAD 请求报价
LUDMS-52-5-16-W-BK M5 0.8 16 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 21 BK CAD 请求报价
LUDMS-52-5-16-W-BL M5 0.8 16 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 21 BL CAD 请求报价
LUDMS-52-5-16-W-OR M5 0.8 16 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 21 OR CAD 请求报价
LUDMS-52-5-16-W-SG M5 0.8 16 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 21 SG CAD 请求报价
LUDMS-52-5-16-W-YW M5 0.8 16 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 21 YW CAD 请求报价
LUDMS-52-5-20-W-BK M5 0.8 20 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 21 BK CAD 请求报价
LUDMS-52-5-20-W-BL M5 0.8 20 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 21 BL CAD 请求报价
LUDMS-52-5-20-W-OR M5 0.8 20 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 21 OR CAD 请求报价
LUDMS-52-5-20-W-SG M5 0.8 20 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 21 SG CAD 请求报价
LUDMS-52-5-20-W-YW M5 0.8 20 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 21 YW CAD 请求报价
LUDMS-52-5-25-W-BK M5 0.8 25 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 22 BK CAD 请求报价
LUDMS-52-5-25-W-BL M5 0.8 25 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 22 BL CAD 请求报价
LUDMS-52-5-25-W-OR M5 0.8 25 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 22 OR CAD 请求报价
LUDMS-52-5-25-W-SG M5 0.8 25 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 22 SG CAD 请求报价
LUDMS-52-5-25-W-YW M5 0.8 25 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 22 YW CAD 请求报价
LUDMS-52-5-32-W-BK M5 0.8 32 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 22 BK CAD 请求报价
LUDMS-52-5-32-W-BL M5 0.8 32 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 22 BL CAD 请求报价
LUDMS-52-5-32-W-OR M5 0.8 32 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 22 OR CAD 请求报价
LUDMS-52-5-32-W-SG M5 0.8 32 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 22 SG CAD 请求报价
LUDMS-52-5-32-W-YW M5 0.8 32 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 22 YW CAD 请求报价
LUDMS-52-5-40-W-BK M5 0.8 40 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 23 BK CAD 请求报价
LUDMS-52-5-40-W-BL M5 0.8 40 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 23 BL CAD 请求报价
LUDMS-52-5-40-W-OR M5 0.8 40 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 23 OR CAD 请求报价
LUDMS-52-5-40-W-SG M5 0.8 40 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 23 SG CAD 请求报价
LUDMS-52-5-40-W-YW M5 0.8 40 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 23 YW CAD 请求报价
LUDMS-52-5-50-W-BK M5 0.8 50 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 25 BK CAD 请求报价
LUDMS-52-5-50-W-BL M5 0.8 50 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 25 BL CAD 请求报价
LUDMS-52-5-50-W-OR M5 0.8 50 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 25 OR CAD 请求报价
LUDMS-52-5-50-W-SG M5 0.8 50 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 25 SG CAD 请求报价
LUDMS-52-5-50-W-YW M5 0.8 50 52 23.5 27 24.5 1.5 15.4 14 10 9.2 1.3 10 0.5 4 18 72 2.7 25 YW CAD 请求报价

＊1：　关于最大载荷、最大紧固力的定义⇒关于夹紧手柄、张紧手柄的使用方法

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LUDMS-W
手柄部 尼龙6（各种颜色）
螺纹部 SUS303
弹簧垫圈 SUS304
平垫圈 SUS304
止动螺丝 不锈钢制
锯齿环 锌压铸件
弹簧 不锈钢丝

特点

  • 装入弹簧垫圈的双臂型塑料制夹紧手柄。
  • 无需进行弹簧垫圈装入作业。
  • 特殊形状的平垫圈可防止弹簧垫圈脱落。

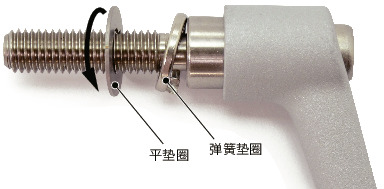

  • 沿着螺牙转动平垫圈即可拆卸。也可将弹簧垫圈更换为其他垫圈零部件。

LUDMS-W塑料夹紧手柄 - 弹簧垫圈装入型

  • 基于通用设计7项原则的设计。易于受力、便于操作的形状。
  • 关于通用设计⇒通用设计 UDEX®系列
  • 转动半径约为以往塑料夹紧手柄的一半。省空间。
  • 将锌压铸件制锯齿环插入到塑料制手柄主体中。与金属制螺纹锯齿的咬合也实现了足够的强度。

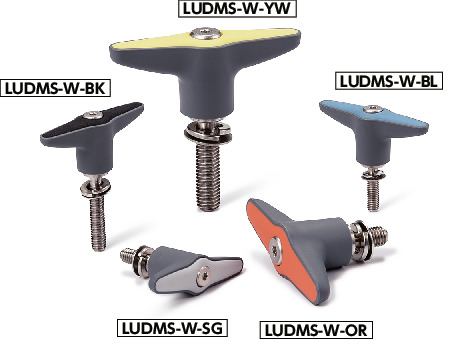

  • 5种颜色，支持机械、装置的颜色通用设计化。深灰与各种颜色完美搭配的双色调。
  • 可根据型号的末尾符号选择手柄部的颜色。
末尾符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
BL 亚光蓝
YW 亚光黄

使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄


1分钟即可掌握！夹紧手柄的使用方法

使用注意事项

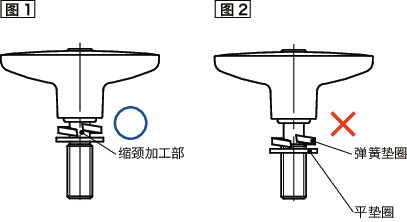

紧固手柄之前，如图1所示，请确认平垫圈位于缩颈加工部。如图2所示，如果在平垫圈卡在螺牙上的状态下进行紧固，则可能会导致平垫圈变形。

LUDMS-W塑料夹紧手柄 - 弹簧垫圈装入型


使用例

也适用于长孔的紧固。

LUDMS-W塑料夹紧手柄 - 弹簧垫圈装入型

请将长孔的宽度设定为螺纹公称直径+0.5mm以下。
