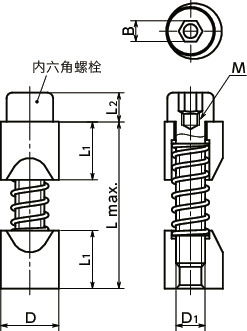

形状図
单位 : mm
| 型号 | D | D1（粗牙） 螺纹公称直径 |
螺距 | M（粗牙） 螺纹公称直径 |
螺距 | d min./max. |
d1 | L max. | L1 | L2 | B(对边宽度) | e | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FRE-12 | 12 | M6 | 1.0 | M4 | 0.7 | 15/20 | 12 | 36 | 12 | 6 | 5 | d / 2 + 3.5 | 22 | CAD | 请求报价 |
材质、表面处理
| FRE | |
|---|---|
| 主体 | 钢 四氧化三铁保护膜（黑） |
| 内六角螺栓 | 钢 三价铬酸盐处理 |
特点

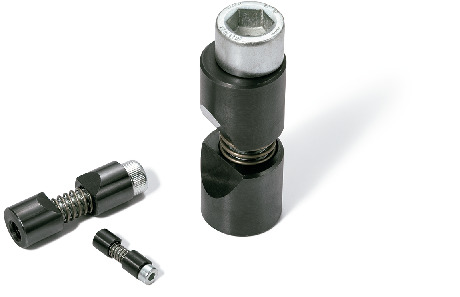

- 嵌入产品内部，固定1根轴的夹块。
- 通过紧固内六角螺栓夹紧圆轴。
- 插入或拔出主体时，使用内六角螺栓头部的螺丝孔。有六角扳手和外螺纹一体的专用扳手FRE-W。
安装

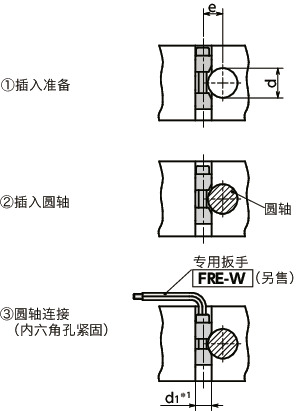

使用方法
＊1： 安装孔的推荐公差为H7。
