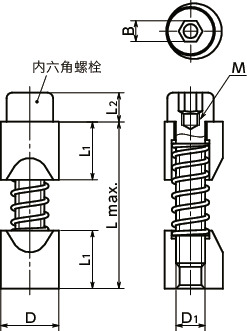

形状図
单位 : mm
| 型号 | D | D1（粗牙） 螺纹公称直径 |
螺距 | M（粗牙） 螺纹公称直径 |
螺距 | d min./max. |
d1 | L max. | L1 | L2 | B(对边宽度) | e | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FRES-8 | 8 | M4 | 0.7 | M2.5 | 0.45 | 6/10 | 8 | 22 | 8 | 4 | 3 | d / 2 + 2.8 | 7 | CAD | 请求报价 |
材质、表面处理
| FRES | |
|---|---|
| 主体 | 相当于SUS303 |
| 内六角螺栓 | 不锈钢 |

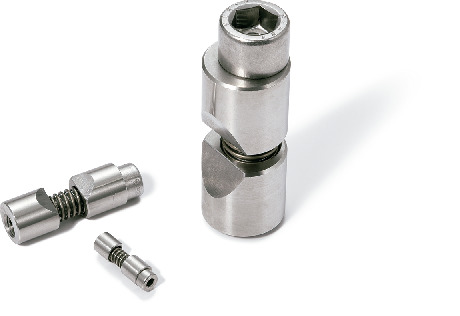

特点
- 嵌入产品内部，固定1根轴的夹块。
- 通过紧固内六角螺栓夹紧圆轴。
- 全不锈钢制。
- 插入或拔出主体时，使用内六角螺栓头部的螺丝孔。有六角扳手和外螺纹一体的专用扳手FRE-W。
安装

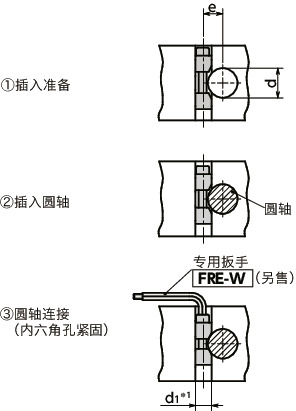

使用方法
＊1： 安装孔的推荐公差为H7。
