形状図

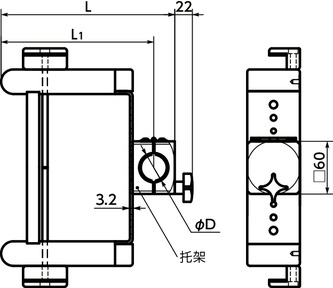

尺寸・CAD
单位 : mm
| 型号 | D | L1 | L | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|
| DKB-500-PB-28 | 28 | 174 | 198 | 1130 | CAD | 请求报价 |
| DKB-500-PB-30 | 30 | 174 | 198 | 1130 | CAD | 请求报价 |
| DKB-500-PB-34 | 34 | 174 | 198 | 1120 | CAD | 请求报价 |
| DKB-500-PB-40 | 40 | 178 | 206 | 1110 | CAD | 请求报价 |
| DKB-500-PB-42.7 | 42.7 | 178 | 206 | 1105 | CAD | 请求报价 |
●贴有固定用的橡胶垫。

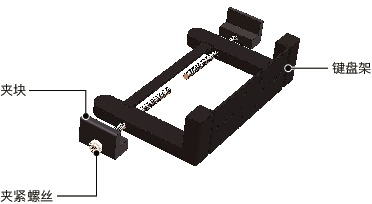

构造
材质、表面处理
| DKB | DKB-AA/DKB-PB | |
|---|---|---|
| 键盘架 | AC4C-F 静电喷涂 |
|
| 夹块 | AC4C-F 静电喷涂 |
|
| 夹紧螺丝 | SWRCH 三价铬酸盐处理 |
|
| 托架 | - | A6063 阳极氧化处理 |
特点
- 可将键盘完全固定在安装对象上。
- 通过紧固夹紧螺丝，可切实固定键盘，防止掉落。
- 从B5尺寸的笔记本电脑到宽500mm的键盘均可装配。
-
根据安装对象的种类，备有3种FPD固定件®。
铝型材用/墙面面板、钣金用----DKB
铝型材端面安装用---DKB-AA
圆管用----DKB-PB -
出厂时附带2个尺寸的夹紧螺丝（十字槽盘头小螺钉）。
M6×40 ：键盘宽度为256mm-280mm时使用。
M6×140：键盘宽度为280mm-500mm时使用。
