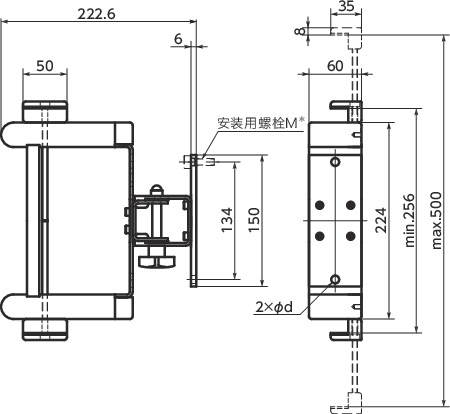

形状図
尺寸・CAD
单位 : mm
| 型号 | M＊1 | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|
| DKBR-500-AF-M4 | 4 | 5 | 1410 | CAD | 请求报价 |
| DKBR-500-AF-M5 | 5 | 6 | 1410 | CAD | 请求报价 |
| DKBR-500-AF-M6 | 6 | 7 | 1410 | CAD | 请求报价 |
| DKBR-500-AF-M8 | 8 | 9 | 1410 | CAD | 请求报价 |
＊1： 不附带安装用螺栓。

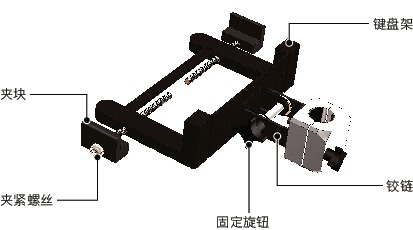

构造
材质、表面处理
| DKBR-AF | DKBR-AA/DKBR-PB | |
|---|---|---|
| 键盘架 | AC4C-F 静电喷涂 |
|
| 铰链 | SPCC 静电喷涂 |
|
| 固定旋钮 | 尼龙6 | |
| 夹块 | AC4C-F 静电喷涂 |
|
| 夹紧螺丝 | SWRCH 三价铬酸盐处理 |
|
| 安装板 | SPCC 静电喷涂 |
- |
| 托架 | - | A6063 阳极氧化处理 |
特点
- 单轴型的键盘固定零件。
- 通过紧固夹紧螺丝，可切实固定键盘，防止掉落。
- 从B5尺寸的笔记本电脑到宽500mm的键盘均可装配。
-
根据安装对象的种类，备有3种FPD固定件®。
铝型材用/墙面面板、钣金用----DKBR-AF
铝型材端面安装用----DKBR-AA
圆管用----DKBR-PB -
出厂时附带2个尺寸的夹紧螺丝（十字槽盘头小螺钉）。
M6×40：键盘宽度为256mm-280mm时使用。
M6×140：键盘宽度为280mm-500mm时使用。
- 可朝上倾斜90°。
