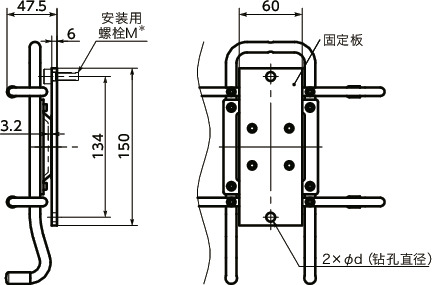

形状図
尺寸・CAD
单位 : mm
| 型号 | M＊1 | d | 质量 （g） |
CAD下载 |
|---|---|---|---|---|
| DTR-AF-M4 | 4 | 5 | 1190 | - |
| DTR-AF-M5 | 5 | 6 | 1190 | - |
| DTR-AF-M6 | 6 | 7 | 1190 | - |
| DTR-AF-M8 | 8 | 9 | 1190 | - |
＊1： 不附带安装用螺栓。
构造
材质、表面处理
| DTR-AF | DTR-AA/DTR-PB | |
|---|---|---|
| 支架 | SS400 镀铬 |
|
| 保护盖 | 软质PVC（无铅） | |
| 固定板 | SS400 静电喷涂 |
- |
| 托架 | - | A6063 阳极氧化处理 |
特点
- 支持iPad＊1的平板电脑固定零件。
＊1： iPad是Apple Inc.的商标。支持iPad2、新型iPad。 - 将平板电脑固定在生产设备或试验装置上。只需插拔即可轻松安装、拆卸平板电脑。
- 设计坚固。耐久性优良。
- 完全固定支架型。
-
根据安装对象的种类，备有3种FPD固定件®。
铝框架用/墙面面板、钣金用----DTR-AF
铝框架端面安装用----DTR-AA
圆管用----DTR-PB - 适用于双手作业过程中需确认平板电脑画面的场合。
- 也可仅购买支架。
- 也生产适用于各种尺寸平板电脑的特殊规格的FPD固定件®。
