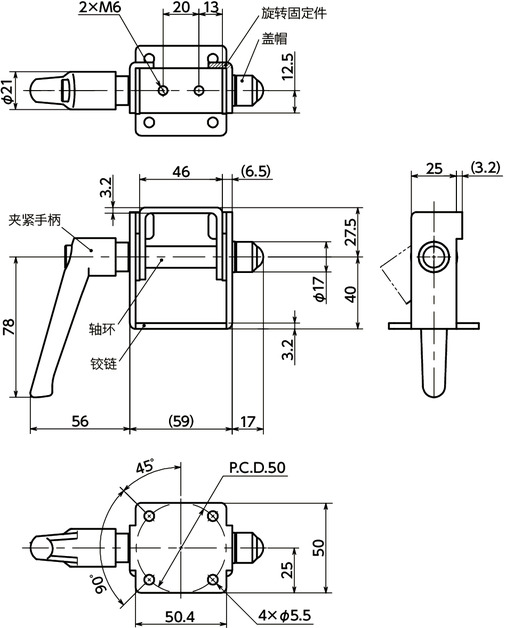

形状図
材质、表面处理
| DKBR-H | |
|---|---|
| 铰链 | SPCC 静电喷涂（黑） |
| 夹紧手柄 | 尼龙6（亚光黑） |
| 盖帽 | 聚乙烯（黑） |
| 轴环 | SPCC 三价铬酸盐处理 |

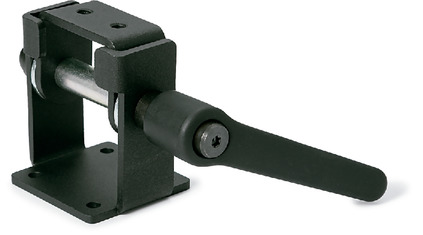

特点
- 可对工件进行角度调整。
- 通过紧固夹紧手柄，保持调整后的角度。
- 使用旋转固定件限制安装的工件的旋转范围。
- 适用于键盘等角度有限制的工件。
用途
机床/医疗机械/FPD制造装置/半导体生产设备/包装机械/食品机械使用注意事项
- 即使在旋松夹紧手柄的状态下，进行角度调整也需要一定的扭矩（0.1N・m以上）。进行角度调整时，请注意防止装载物承受过大载荷。
- 请勿在旋紧固定用手柄的状态下强行进行角度调整。否则可能会导致保持部磨损，保持力下降。

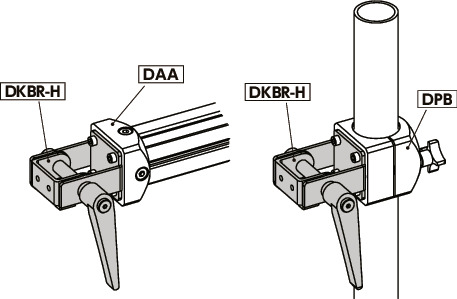

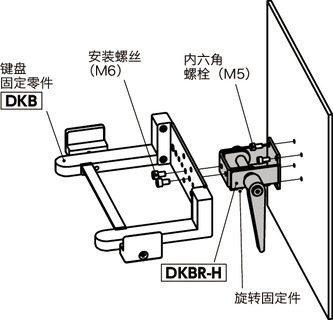

安装方法
请用安装螺丝（M6）固定工件。在装置上安装时请使用内六角螺栓（M5）。
