Nabeya Bi-tech

  • FPD固定件（显示面板固定设备）

DPB-60-28

圆管用托架

Mounting Bracket - Round Pipe Mounting

安全注意事项

符号RoHS指令

DPB圆管用托架

形状図

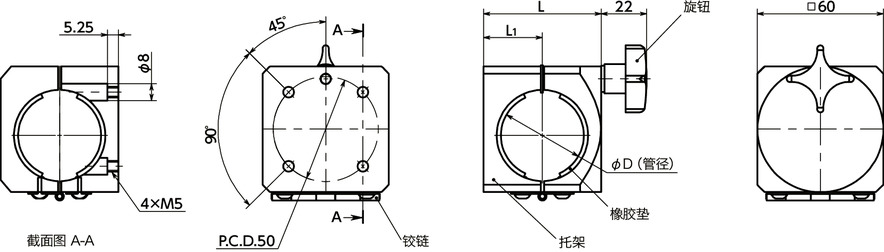

DPB圆管用托架寸法図

单位 : mm

型号 D L L1 最大装载质量
（kg） 		质量
（g）		 CAD下载 请求报价
DPB-60-28 28 48 24 10 340 CAD 请求报价

●贴有固定用的橡胶垫。

材质、表面处理

DPB
托架 A6063
阳极氧化处理
旋钮 尼龙6（亚光黑）
橡胶垫 NR（天然橡胶）
铰链 SUS304

特点

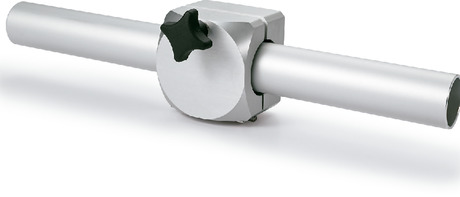

  • 将工件固定至圆管所使用的零件。

DPB圆管用托架

  • 与角度铰链DFS-H（DFS-H）DFSN-H（DFSN-H）DKBR-H（DKBR-H）在组装尺寸上具有兼容性。可自由组合使用。

用途

机床/医疗机械/FPD制造装置/半导体生产设备/包装机械/食品机械

安装

从锪孔侧使用螺丝安装工件时，请将橡胶垫稍微掀起，插入内六角盖帽螺栓（M4）。

相关产品

备有可以组装的角度铰链。
夹紧手柄保持型DFS-HDFS-H
六角螺母保持型DFSN-HDFSN-H
旋转限制型DKBR-HDKBR-H
