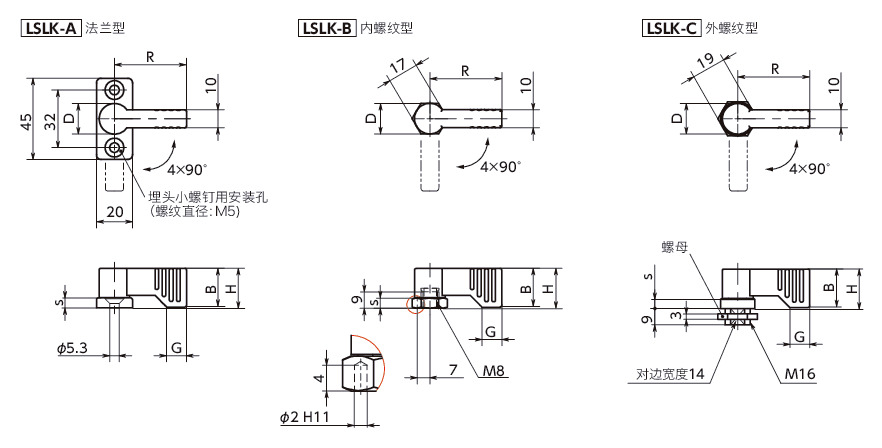

形状図
尺寸・CAD
单位 : mm
| 型号 | R | H | s | B | D | G | 质量 （g） |
主体 颜色 |
タイプ | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LSLK-17-40-B-RD | 40 | 22 | 5.5 | 21.5 | 17 | 11 | 57 | RD | 内螺纹型 | CAD | 请求报价 |
| LSLK-17-40-B-BK | 40 | 22 | 5.5 | 21.5 | 17 | 11 | 57 | BK | 内螺纹型 | CAD | 请求报价 |
材质、表面处理
| LSLK-A | LSLK-B/LSLK-C | |
|---|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
锌压铸件 静电喷涂（各种颜色） |
| 分度结构部 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
| 法兰部 | 锌压铸件 静电喷涂（亚光黑） |
特点
- 安装在搁架或柜子上，防止收纳物品或抽屉滑落。
- 带分度结构。每90°有咔哒感，准确定位手柄位置。
- 手柄长度可根据用途在40mm和55mm 2种中选择。
-

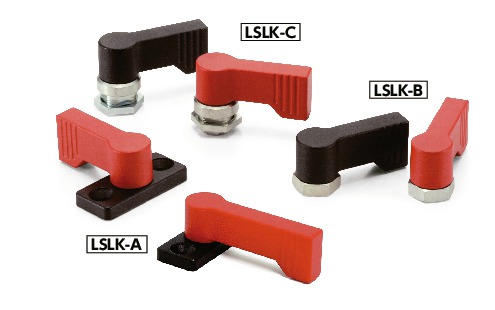

3种安装类型已实现标准化。
LSLK-A----法兰型。通过2个埋头小螺钉（螺纹直径：M5）固定。
LSLK-B----内螺纹型。由内侧通过螺栓固定。
LSLK-C----外螺纹型。使用附带的螺母插入安装。
- 手柄部的颜色分为2种。可根据型号的末尾符号进行选择。
| 末尾符号 | 颜色 |
|---|---|
| BK | 亚光黑 |
| RD | 亚光红 |
使用例

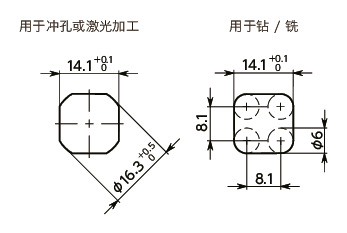

LSLK-C（外螺纹型）安装孔
