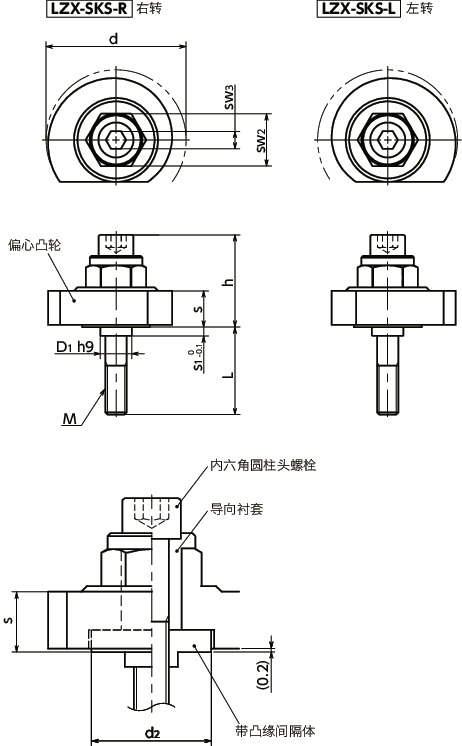

形状図
尺寸・CAD
单位 : mm
| 型号 | d | M（粗牙） 螺纹公称直径 |
螺距 | L | h | s | s1 | D1 | sw2 | sw3 | d2 | 旋转方向 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LZX-40-SKS-R-15 | 40 | M6 | 1 | 15 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 右转 | 72 | CAD | 请求报价 |
| LZX-40-SKS-R-20 | 40 | M6 | 1 | 20 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 右转 | 73 | CAD | 请求报价 |
| LZX-40-SKS-R-25 | 40 | M6 | 1 | 25 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 右转 | 74 | CAD | 请求报价 |
| LZX-40-SKS-R-30 | 40 | M6 | 1 | 30 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 右转 | 75 | CAD | 请求报价 |
| LZX-40-SKS-R-35 | 40 | M6 | 1 | 35 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 右转 | 76 | CAD | 请求报价 |
| LZX-40-SKS-R-40 | 40 | M6 | 1 | 40 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 右转 | 77 | CAD | 请求报价 |
| LZX-40-SKS-R-50 | 40 | M6 | 1 | 50 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 右转 | 78 | CAD | 请求报价 |
| LZX-40-SKS-R-55 | 40 | M6 | 1 | 55 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 右转 | 79 | CAD | 请求报价 |
| LZX-40-SKS-R-60 | 40 | M6 | 1 | 60 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 右转 | 81 | CAD | 请求报价 |
| LZX-40-SKS-R-70 | 40 | M6 | 1 | 70 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 右转 | 83 | CAD | 请求报价 |
| LZX-40-SKS-R-75 | 40 | M6 | 1 | 75 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 右转 | 85 | CAD | 请求报价 |
| LZX-40-SKS-R-80 | 40 | M6 | 1 | 80 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 右转 | 87 | CAD | 请求报价 |
| LZX-40-SKS-R-90 | 40 | M6 | 1 | 90 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 右转 | 89 | CAD | 请求报价 |
| LZX-40-SKS-L-15 | 40 | M6 | 1 | 15 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 左转 | 72 | CAD | 请求报价 |
| LZX-40-SKS-L-20 | 40 | M6 | 1 | 20 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 左转 | 73 | CAD | 请求报价 |
| LZX-40-SKS-L-25 | 40 | M6 | 1 | 25 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 左转 | 74 | CAD | 请求报价 |
| LZX-40-SKS-L-30 | 40 | M6 | 1 | 30 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 左转 | 75 | CAD | 请求报价 |
| LZX-40-SKS-L-35 | 40 | M6 | 1 | 35 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 左转 | 76 | CAD | 请求报价 |
| LZX-40-SKS-L-40 | 40 | M6 | 1 | 40 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 左转 | 77 | CAD | 请求报价 |
| LZX-40-SKS-L-50 | 40 | M6 | 1 | 50 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 左转 | 78 | CAD | 请求报价 |
| LZX-40-SKS-L-55 | 40 | M6 | 1 | 55 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 左转 | 79 | CAD | 请求报价 |
| LZX-40-SKS-L-60 | 40 | M6 | 1 | 60 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 左转 | 81 | CAD | 请求报价 |
| LZX-40-SKS-L-70 | 40 | M6 | 1 | 70 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 左转 | 83 | CAD | 请求报价 |
| LZX-40-SKS-L-75 | 40 | M6 | 1 | 75 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 左转 | 85 | CAD | 请求报价 |
| LZX-40-SKS-L-80 | 40 | M6 | 1 | 80 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 左转 | 87 | CAD | 请求报价 |
| LZX-40-SKS-L-90 | 40 | M6 | 1 | 90 | 26 | 10 | 2.5 | 9 | 15 | 5 | 20 | 左转 | 89 | CAD | 请求报价 |
材质、表面处理
| LZX-SKS | |
|---|---|
| 偏心凸轮 | 钢 渗碳氮化 |
| 带凸缘间隔体 | 钢 渗碳氮化 |
| 导向衬套 | 钢 渗碳氮化 |
| 内六角圆柱头螺栓 （DIN 912） |
钢 |
| 内六角圆柱头螺栓强度等级 | 12.9 |
特点
- 使用偏心凸轮的连接用手柄。横向紧固状态可无级调整。
- 可在任何位置强有力地夹紧工件。可实现快速、可靠的操作。
- 通过扳钳操作的类型。
- 从正面用内六角圆柱头螺栓安装到配合构件上。内六角圆柱头螺栓有丰富的螺纹长度。可以选择适合要安装的配合构件的长度。
- 带凸缘间隔体承受横向载荷，防止内六角螺栓损坏。
- 偏心凸轮已经过淬火处理。耐磨损性优良。
-

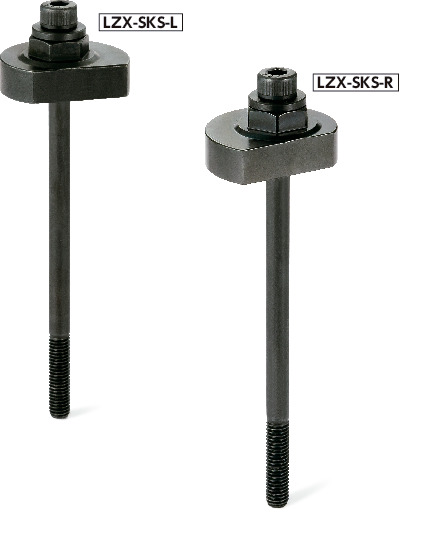

可根据产品符号选择旋转方向。
LZX-SKS-R----右转
LZX-SKS-L----左转
1分钟即可掌握！闩锁手柄和凸轮手柄的使用方法
使用注意事项

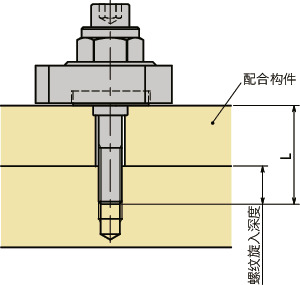

- 安装时，请根据配合构件的材质和所需的强度，确保足够的螺纹旋入深度。
- 请设计锪孔，使带凸缘间隔体的座面与配合构件的安装面接触。
构造
- 凸轮手柄由偏心凸轮、带凸缘间隔体、导向衬套、内六角螺栓构成。
- 用内六角圆柱头螺栓从正面进行安装。
- 紧固内六角螺栓后，带凸缘间隔体仍可确保偏心凸轮和安装面之间留有间隙，使偏心凸轮顺畅旋转。
- 偏心凸轮的上部设有六角部分。可使用扳钳等旋转偏心凸轮。

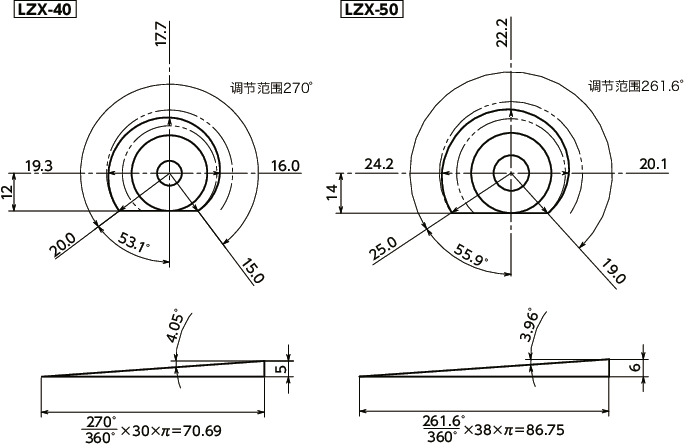

- 调节范围
单位 : mm
| 型号 | 角度 | 周长 | 紧固方向 |
|---|---|---|---|
| LZX-40 | 270° | 70.69 | 5 |
| LZX-50 | 261.6° | 86.75 | 6 |
上图为右转LZX-SKS-R的图解。左转LZX-SKS-L的形状左右对称。
