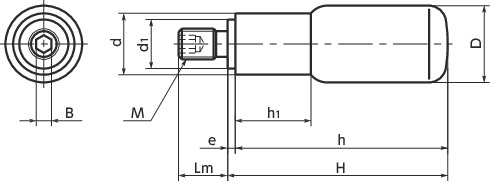

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d1 | H | h | e | B | h1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GDPS-22-M8-NI | 22 | M8 | 1.25 | 14 | 18.5 | 14 | 61.5 | 59 | 2.5 | 4 | 21 | 163 | CAD | 请求报价 |
材质、表面处理
| GDPS-NI | |
|---|---|
| 握柄部 | SUS303 喷丸 |
| 螺纹部 | SUS303 |

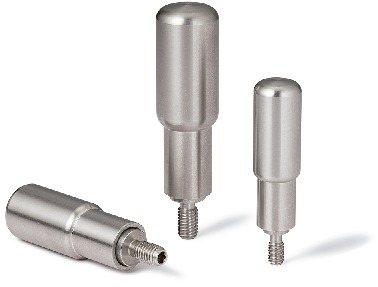

特点
- 通过内六角孔从内侧安装的方式。
- 全不锈钢制。适用于要求耐腐蚀性的设备、装置。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d1 | H | h | e | B | h1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GDPS-22-M8-NI | 22 | M8 | 1.25 | 14 | 18.5 | 14 | 61.5 | 59 | 2.5 | 4 | 21 | 163 | CAD | 请求报价 |
| GDPS-NI | |
|---|---|
| 握柄部 | SUS303 喷丸 |
| 螺纹部 | SUS303 |
