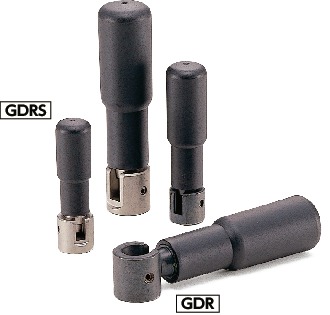

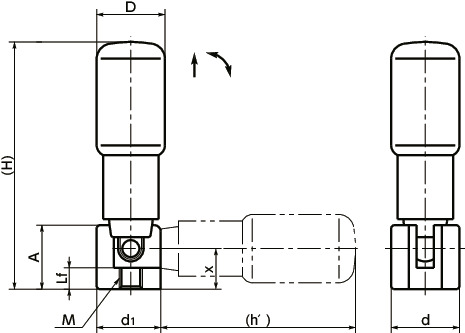

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | d | d1 | H | A | h' | x | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GDR-16-M5 | 16 | M5 | 0.8 | 5 | 16 | 15 | 58 | 15 | 45.5 | 9.5 | 35 | CAD | 请求报价 |
| GDR-18-M5 | 18 | M5 | 0.8 | 5 | 16 | 15 | 72.5 | 15 | 60 | 9.5 | 41 | CAD | 请求报价 |
| GDR-22-M6 | 22 | M6 | 1 | 6 | 20 | 18.5 | 80.5 | 19.5 | 65.5 | 10.5 | 80 | CAD | 请求报价 |
| GDR-24-M6 | 24 | M6 | 1 | 6 | 20 | 18.5 | 95.5 | 19.5 | 80.5 | 10.5 | 90 | CAD | 请求报价 |
| GDR-25-M6 | 25 | M6 | 1 | 6 | 20 | 18.5 | 105.5 | 19.5 | 90 | 10.5 | 110 | CAD | 请求报价 |
材质、表面处理
| GDR 螺纹部：钢制 | |
|---|---|
| 握柄部 | 尼龙6（亚光黑） |
| 螺纹部 | 烧结合金 |
特点
- 采用抬起后放倒的机构。不会意外倾倒。
