Nabeya Bi-tech

  • 握柄

GDRS-22-M6

折叠式旋转握柄

Retractable Revolving Grip

安全注意事项

符号RoHS指令

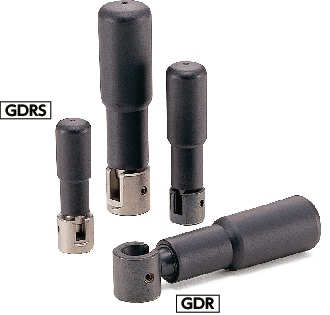

GDRS折叠式旋转握柄

一看就会的产品使用要领解说

短片示例为GGR（GGR）。本产品也可进行同样的操作。


形状図

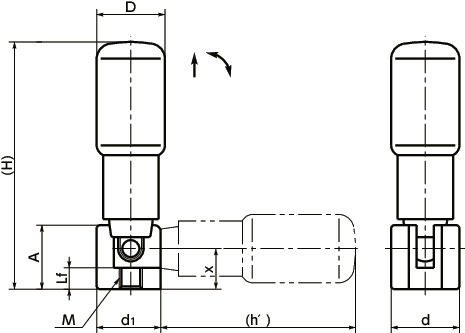

GDRS折叠式旋转握柄寸法図

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lf d d1 H A h' x 质量
（g）		 CAD下载 请求报价
GDRS-22-M6 22 M6 1 6 20 18.5 80.5 19.5 65.5 10.5 80 CAD 请求报价

材质、表面处理

GDRS 螺纹部：不锈钢制
握柄部 尼龙6（亚光黑）
螺纹部 SUS303

特点

  • 采用抬起后放倒的机构。不会意外倾倒。

相关产品

附带折叠式旋转握柄GDR的手轮已实现标准化。
HMBHMB

GDR/GDRS折叠式旋转握柄

附带折叠式旋转握柄GDR的手轮已实现标准化。
HMDHMD

GDR/GDRS折叠式旋转握柄
