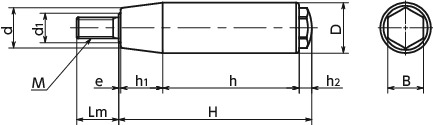

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d1 | e | H | h | h1 | h2 | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GIRS-18-M6-SS | 18 | M6 | 1 | 13 | 13 | 9 | 1 | 71 | 45 | 20 | 5 | 11 | 122 | CAD | 请求报价 |
| GIRS-20-M8-SS | 20 | M8 | 1.25 | 16 | 15 | 12 | 1 | 76 | 50 | 20 | 5 | 13 | 165 | CAD | 请求报价 |
| GIRS-24-M10-SS | 24 | M10 | 1.5 | 20 | 19 | 14 | 1 | 92 | 65 | 20 | 6 | 17 | 302 | CAD | 请求报价 |
材质、表面处理
| GIRS-SS | |
|---|---|
| 握柄部 | SUS304 |
| 螺纹部 | SUS304 |
特点

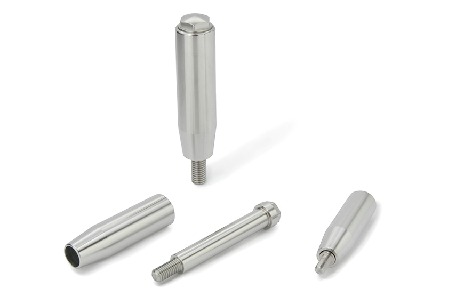

- 全不锈钢制旋转握柄。
- 耐腐蚀性优良、强度高。
- 握柄部和螺纹部可拆卸，便于清洗。
- 适用于需要进行卫生管理的食品机械、药品制造装置。
