尼龙旋转握柄

Plastic Revolving Grip

GNM

安全注意事项

符号RoHS指令

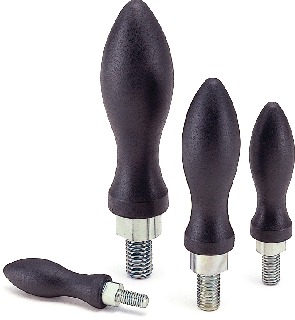

GNM尼龙旋转握柄

形状図

尺寸・CAD

单位 : mm

型号	D	M（粗牙）螺纹公称直径	螺距	Lm	d₁	H	h	e	B	质量（g）	CAD下载	请求报价
GNM-6	16	M6	1	13	10	55	49	6	8	23	CAD	请求报价
GNM-8	20	M8	1.25	15	13	68	61	7	10	44	CAD	请求报价
GNM-10	25	M10	1.5	18	16	85	75	10	14	77	CAD	请求报价
GNM-12	32	M12	1.75	20	20	106	95	11	17	144	CAD	请求报价

材质、表面处理

	GNM
握柄部	尼龙6
螺纹部	SS400 三价铬酸盐处理
