一看就会的产品使用要领解说

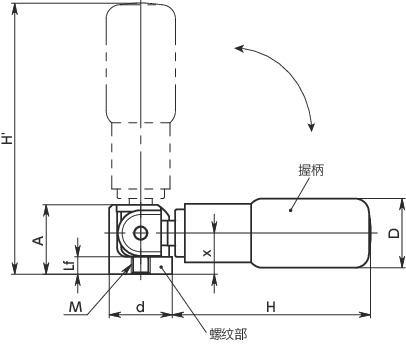

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | d | H | A | x | H' | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GNSR-24-M6 | 24 | M6 | 1 | 5.5 | 20 | 78 | 22 | 13 | 97 | 91 | CAD | 请求报价 |
材质、表面处理
| GNSR | |
|---|---|
| 握柄部 | 尼龙6（亚光黑） |
| 螺纹部 | 熔模铸造（相当于S45C） 氮化处理 |

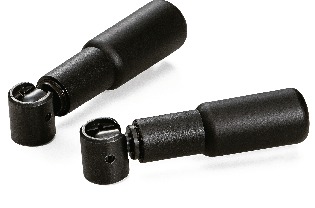

特点
- 通常保持放倒状态。抬起握柄后使用。
- 松开手时，握柄会在弹簧力的作用下再次放倒。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | d | H | A | x | H' | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GNSR-24-M6 | 24 | M6 | 1 | 5.5 | 20 | 78 | 22 | 13 | 97 | 91 | CAD | 请求报价 |
| GNSR | |
|---|---|
| 握柄部 | 尼龙6（亚光黑） |
| 螺纹部 | 熔模铸造（相当于S45C） 氮化处理 |
