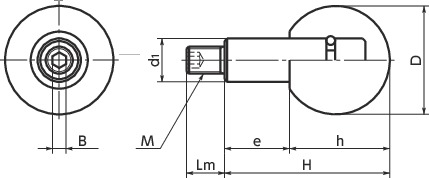

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d1 | H | h | e | B | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GPBS-6 | 25 | M6 | 1 | 11 | 10 | 37.5 | 22.5 | 15 | 3 | 28 | - | CAD | 请求报价 |
| GPBS-8 | 32 | M8 | 1.25 | 13 | 13 | 48 | 29 | 19 | 4 | 62 | - | CAD | 请求报价 |
| GPBS-10 | 40 | M10 | 1.5 | 14 | 16 | 61 | 37 | 24 | 5 | 117 | ○ | CAD | 请求报价 |
| GPBS-12 | 50 | M12 | 1.75 | 21 | 20 | 78 | 47 | 31 | 6 | 237 | ○ | CAD | 请求报价 |
材质、表面处理
| GPBS | |
|---|---|
| 握柄部 | 酚醛树脂（黑） |
| 螺纹部 | SUS303 |

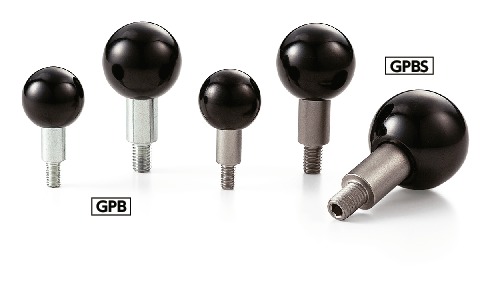

特点
- 通过内六角孔从内侧安装的方式。
- 螺纹部为不锈钢制。
