Nabeya Bi-tech

  • 握柄

电镀旋转握柄

Steel Revolving Grip

RM

安全注意事项

符号RoHS指令

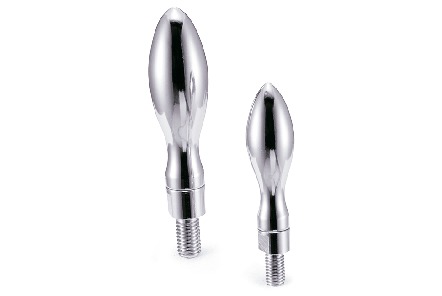

RM电镀旋转握柄

形状図

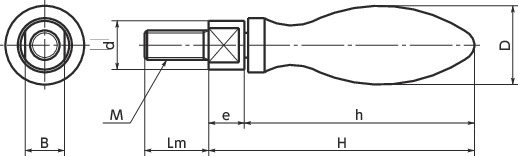

RM电镀旋转握柄寸法図

尺寸・CAD

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm d H h e B 质量
（g）		 CAD下载 请求报价
RM-6 16 M6 1 13 10 56 48 8 8 45 CAD 请求报价
RM-8 20 M8 1.25 15 13 69 60 9 10 90 CAD 请求报价
RM-10 25 M10 1.5 18 16 89 77 12 14 180 CAD 请求报价
RM-12 32 M12 1.75 20 20 111 98 13 17 360 CAD 请求报价
RM-16 36 M16 2 22 22 121 107 14 19 525 CAD 请求报价

材质、表面处理

RM
握柄部 SUM22
镀铬
螺纹部 钢
镀铬
