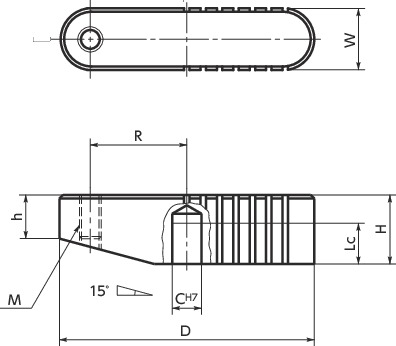

形状図
尺寸・CAD
单位 : mm
| 型号 | C | M（粗牙） 螺纹公称直径 |
螺距 | D | R | H | h | W | Lc | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HAB-80-C8 | 8 | M6 | 1 | 80 | 31 | 21 | 12.5 | 18 | 12 | 134 | CAD | 请求报价 |
| HAB-90-C10 | 10 | M6 | 1 | 90 | 35.5 | 23 | 13.5 | 19 | 15 | 180 | CAD | 请求报价 |
| HAB-100-C10 | 10 | M8 | 1.25 | 100 | 40 | 25 | 14 | 20 | 17 | 220 | CAD | 请求报价 |
材质、表面处理
| HAB | |
|---|---|
| 主体 | 锌压铸件 静电喷涂（亚光黑） |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。

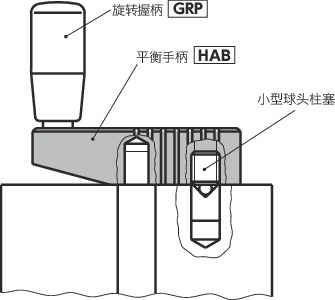

使用例
