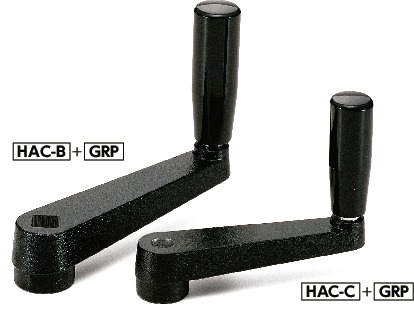

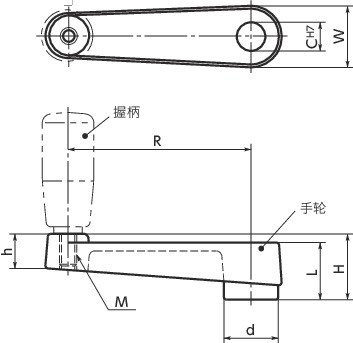

形状図
尺寸・CAD
单位 : mm
| 型号 | R | C | M（粗牙） 螺纹公称直径 |
螺距 | H | h | d | L | W | 推荐适用握柄 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HAC-50-C8 | 50 | 8 | M6 | 1 | 20 | 10 | 16 | 18 | 21.5 | GRP-14-M6 | 46 | CAD | 请求报价 |
| HAC-64-C10 | 64 | 10 | M6 | 1 | 23 | 12 | 19 | 20 | 21.5 | GRP-18-M6 | 70 | CAD | 请求报价 |
| HAC-80-C10 | 80 | 10 | M6 | 1 | 28 | 14 | 23 | 24 | 25 | GRP-21-M6 | 130 | CAD | 请求报价 |
| HAC-100-C12 | 100 | 12 | M8 | 1.25 | 32 | 15 | 27 | 28 | 29 | GRP-23-M8 | 83 | CAD | 请求报价 |
| HAC-125-C14 | 125 | 14 | M10 | 1.5 | 40 | 18 | 32 | 34 | 34 | GRP-26-M10 | 135 | CAD | 请求报价 |
| HAC-160-C17 | 160 | 17 | M10 | 1.5 | 44 | 18 | 35 | 38 | 39 | GRP-26-M10 | 190 | CAD | 请求报价 |
材质、表面处理
| HAC-50-HAC-80 | HAC-100-HAC-160 | |
|---|---|---|
| 主体 | 锌压铸件 静电喷涂（亚光黑） |
AC4B 静电喷涂（亚光黑） |
