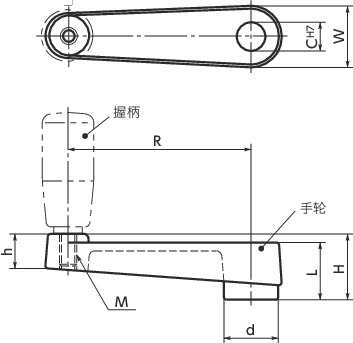

形状図
单位 : mm
| 型号 | R | C | M（粗牙） 螺纹公称直径 |
螺距 | H | h | d | L | W | 推荐适用握柄 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HAC-100-C12 | 100 | 12 | M8 | 1.25 | 32 | 15 | 27 | 28 | 29 | GRP-23-M8 | 83 | CAD | 请求报价 |
材质、表面处理
| HAC-50-HAC-80 | HAC-100-HAC-160 | |
|---|---|---|
| 主体 | 锌压铸件 静电喷涂（亚光黑） |
AC4B 静电喷涂（亚光黑） |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
