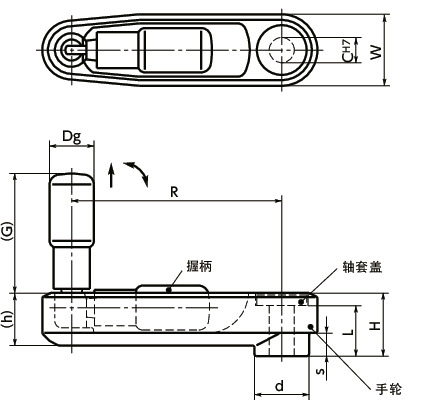

形状図
尺寸・CAD
单位 : mm
| 型号 | C | W | R | H | Dg | s | h | d | L | G | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HAF-100-C12 | 12 | 34 | 100 | 30 | 18 | 9.5 | 25.5 | 26 | 24 | 57.5 | 177 | CAD | 请求报价 |
| HAF-100-C12-SG | 12 | 34 | 100 | 30 | 18 | 9.5 | 25.5 | 26 | 24 | 57.5 | 177 | CAD | 请求报价 |
材质、表面处理
| HAF | |
|---|---|
| 折叠式旋转握柄GDR | 尼龙6（亚光黑） |
| 手轮 | AC4B 静电喷涂（各种颜色） |
| 轴套盖 | 尼龙6（浅灰） |
追加工
追加工品番
| 品番 | 加工記号 | 軸穴径 | 押しねじ加工 | セットスクリュー | 本体価格(円) | 追加工価格(円) | 価格(円) | 購入数 |
|---|---|---|---|---|---|---|---|---|
| カート |
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。

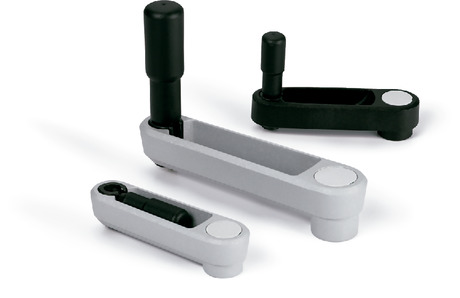

特点
- 曲柄式手柄附带抬起后放倒的折叠式旋转握柄GDR
（GDRGDRS）。 - 放倒的握柄收纳在手轮主体的槽中。
- 轴套盖拆装方便。
-
可根据产品符号选择圆孔和方孔。
HAF-C----圆孔（公差：H7）
HAF-B----方孔（公差：H11） -
分为2种颜色。可根据型号的末尾符号进行选择。
无末尾符号----亚光黑
末尾符号SG----亚光银
