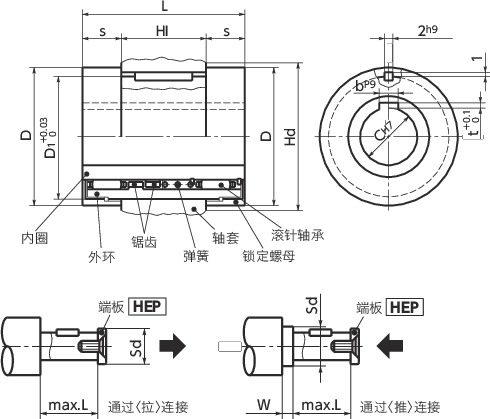

尺寸・CAD

单位 : mm

＊1：手轮的轴套内径请使用D1 H7进行加工。

材质、表面处理

特点

• 可轻松安装至手轮及其它机械零件上。
• 通过精密的锯齿，可顺畅地实现离合器的连接和解除。并且准确可靠。
• 采用滚针轴承。此外，轴承滑动面已进行热处理和研磨。高速使用时耐久性优良。
• 轴承的润滑脂注入口已加工完毕。附带润滑脂嘴。
• 内置离合器机构的铝合金盘式手轮也已实现标准化。HCHHCH
• 可根据需要安装至手轮上。请垂询客户中心。

使用注意事项

• 根据需要，可通过〈抬起〉或〈按压〉的任一动作组装至手轮，并使其连接。从不小心〈按压〉手轮也会导致松开连接这一点考虑，以〈抬起〉的方式连接更为安全。
• 由于轴承的摩擦，手轮可能会朝着与旋转轴相同的方向缓慢地联动旋转。（用手可使其停下的速度。）在手轮上安装握柄等使得手轮整体不平衡时，可防止或减少这种联动旋转。但高速旋转时，可能会因不平衡而导致振动。无握柄时可在高速下使用。
• 为了保持动作顺畅，请及时对轴承进行润滑。
• 对于使用离合器机构而引发的事故及其他故障，本公司概不负责。敬请谅解。

使用方法

1. 通常情况下，外环与内环的锯齿未咬合，外环（手轮）相对于内环（轴）呈自由状态。因此，轴旋转时手轮仍静止。
2. 将手轮朝轴方向〈抬起〉或〈按压〉时，内置的弹簧被压缩，外环与内环的锯齿将咬合。这种情况下旋转手轮时，轴也将旋转。
3. 松开手轮时，锯齿在弹簧力的作用下自动脱开，轴（内环）和手轮（外环）将再次进入自由状态。
