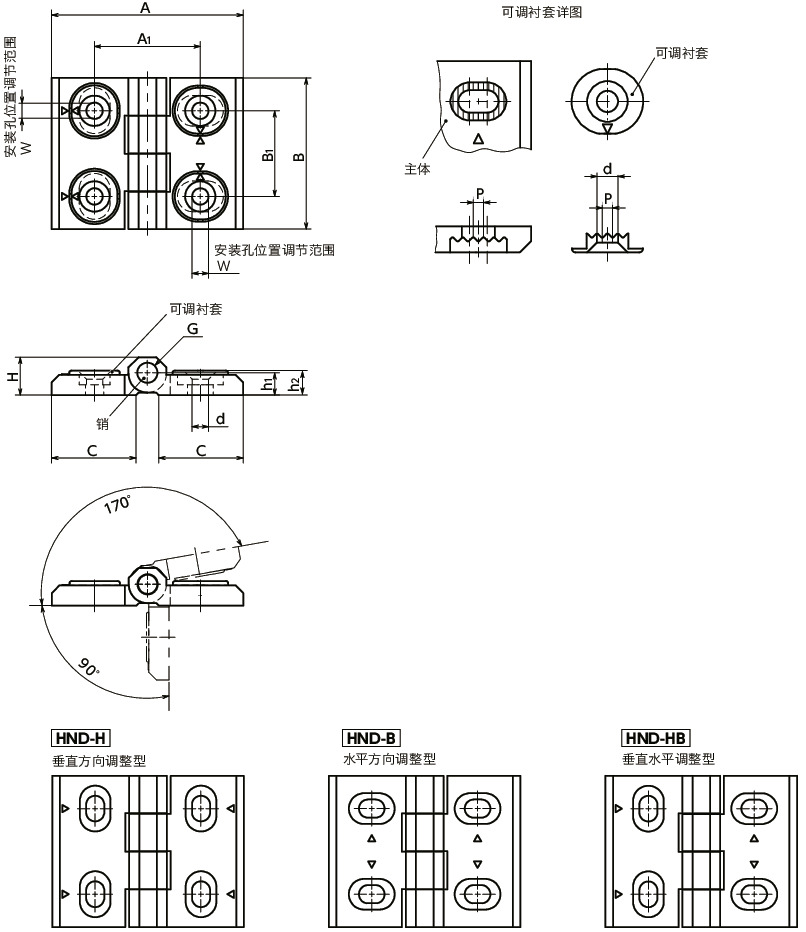

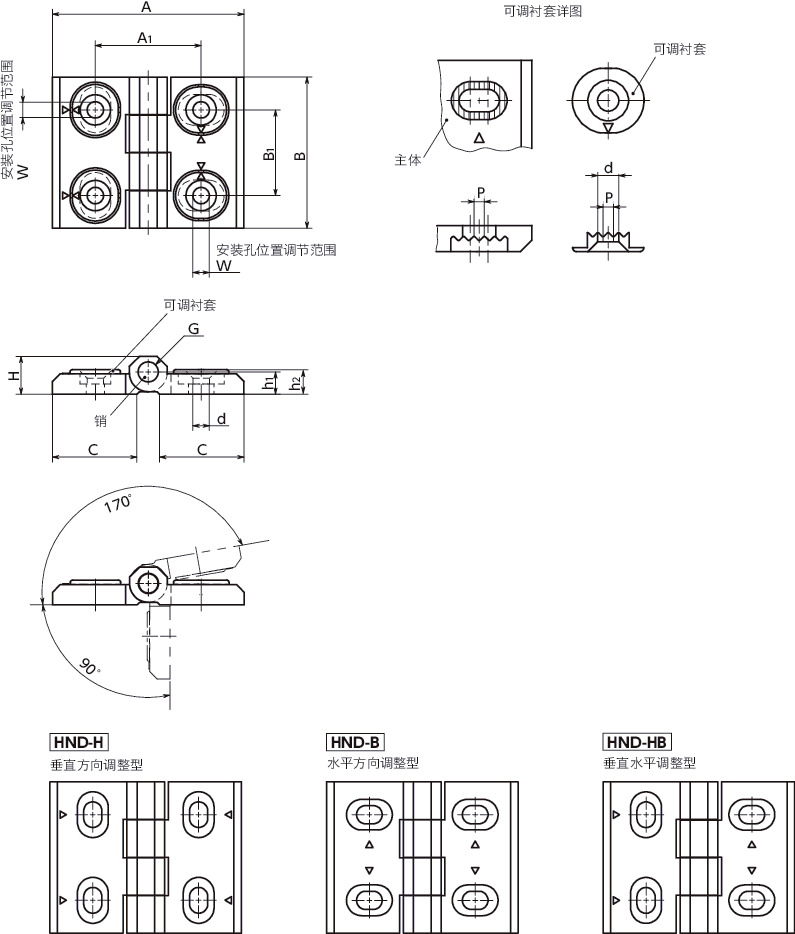

形状図
尺寸・CAD
单位 : mm
| 型号 | A | B | A1 | B1 | C | d | H | h1 | h2 | G | W | P | 轴环 | 质量 (g) |
调节型 | 螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HND-52-40-H-BK | 52 | 40 | 30 | 22 | 22 | 4.5 | 9.5 | 5.5 | 6 | 4 | 2 | 0.5 | BK | 64 | 垂直方向 | M4×12 | CAD | 请求报价 |
| HND-52-40-B-BK | 52 | 40 | 30 | 22 | 22 | 4.5 | 9.5 | 5.5 | 6 | 4 | 2 | 0.5 | BK | 64 | 水平方向 | M4×12 | CAD | 请求报价 |
| HND-52-40-HB-BK | 52 | 40 | 30 | 22 | 22 | 4.5 | 9.5 | 5.5 | 6 | 4 | 2 | 0.5 | BK | 64 | 垂直水平 | M4×12 | CAD | 请求报价 |
| HND-52-40-H-SG | 52 | 40 | 30 | 22 | 22 | 4.5 | 9.5 | 5.5 | 6 | 4 | 2 | 0.5 | SG | 64 | 垂直方向 | M4×12 | CAD | 请求报价 |
| HND-52-40-B-SG | 52 | 40 | 30 | 22 | 22 | 4.5 | 9.5 | 5.5 | 6 | 4 | 2 | 0.5 | SG | 64 | 水平方向 | M4×12 | CAD | 请求报价 |
| HND-52-40-HB-SG | 52 | 40 | 30 | 22 | 22 | 4.5 | 9.5 | 5.5 | 6 | 4 | 2 | 0.5 | SG | 64 | 垂直水平 | M4×12 | CAD | 请求报价 |
| HND-64-50-H-BK | 64 | 50 | 37 | 27 | 28 | 5.5 | 11.5 | 6.5 | 7 | 6 | 3 | 0.75 | BK | 115 | 垂直方向 | M5×15 | CAD | 请求报价 |
| HND-64-50-B-BK | 64 | 50 | 37 | 27 | 28 | 5.5 | 11.5 | 6.5 | 7 | 6 | 3 | 0.75 | BK | 115 | 水平方向 | M5×15 | CAD | 请求报价 |
| HND-64-50-HB-BK | 64 | 50 | 37 | 27 | 28 | 5.5 | 11.5 | 6.5 | 7 | 6 | 3 | 0.75 | BK | 115 | 垂直水平 | M5×15 | CAD | 请求报价 |
| HND-64-50-H-SG | 64 | 50 | 37 | 27 | 28 | 5.5 | 11.5 | 6.5 | 7 | 6 | 3 | 0.75 | SG | 115 | 垂直方向 | M5×15 | CAD | 请求报价 |
| HND-64-50-B-SG | 64 | 50 | 37 | 27 | 28 | 5.5 | 11.5 | 6.5 | 7 | 6 | 3 | 0.75 | SG | 115 | 水平方向 | M5×15 | CAD | 请求报价 |
| HND-64-50-HB-SG | 64 | 50 | 37 | 27 | 28 | 5.5 | 11.5 | 6.5 | 7 | 6 | 3 | 0.75 | SG | 115 | 垂直水平 | M5×15 | CAD | 请求报价 |
| HND-76-60-H-BK | 76 | 60 | 42 | 34 | 33.5 | 6.5 | 15 | 8.5 | 9 | 8 | 4 | 1 | BK | 202 | 垂直方向 | M6×20 | CAD | 请求报价 |
| HND-76-60-B-BK | 76 | 60 | 42 | 34 | 33.5 | 6.5 | 15 | 8.5 | 9 | 8 | 4 | 1 | BK | 202 | 水平方向 | M6×20 | CAD | 请求报价 |
| HND-76-60-HB-BK | 76 | 60 | 42 | 34 | 33.5 | 6.5 | 15 | 8.5 | 9 | 8 | 4 | 1 | BK | 202 | 垂直水平 | M6×20 | CAD | 请求报价 |
| HND-76-60-H-SG | 76 | 60 | 42 | 34 | 33.5 | 6.5 | 15 | 8.5 | 9 | 8 | 4 | 1 | SG | 202 | 垂直方向 | M6×20 | CAD | 请求报价 |
| HND-76-60-B-SG | 76 | 60 | 42 | 34 | 33.5 | 6.5 | 15 | 8.5 | 9 | 8 | 4 | 1 | SG | 202 | 水平方向 | M6×20 | CAD | 请求报价 |
| HND-76-60-HB-SG | 76 | 60 | 42 | 34 | 33.5 | 6.5 | 15 | 8.5 | 9 | 8 | 4 | 1 | SG | 202 | 垂直水平 | M6×20 | CAD | 请求报价 |
一看就会的产品使用要领解说
材质、表面处理
| HND | |
|---|---|
| 主体 | 锌压铸件 静电喷涂（各种颜色） |
| 可调衬套 | 锌压铸件 静电喷涂（各种颜色） |
| 销 | 相当于SUS316Ti |
| 内六角埋头小螺丝 （螺丝附带服务） |
SUSXM7 |
特点

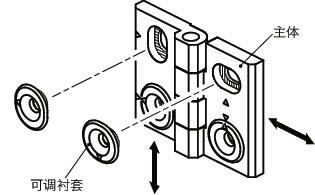

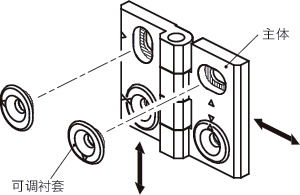

- 通过主体与可调衬套上加工的锯齿咬合，安装孔位置偏差可在垂直或水平方向调整的铰链。
- 主体采用锌压铸件制成。采用具有一定厚度的形状，耐久性更强。
-

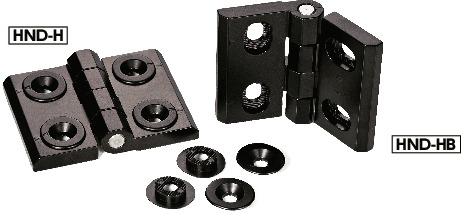

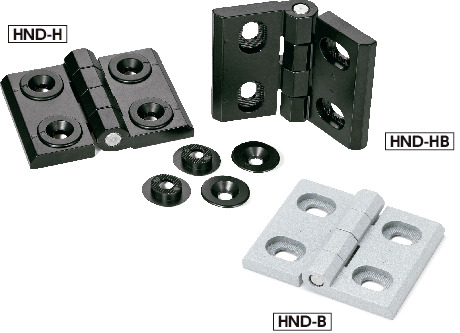

根据安装孔的方向，可选择3种调节类型。
HND-H----所有4个位置均可进行垂直方向调整
HND-B----所有4个位置均可进行水平方向调整
HND-HB----一侧2个位置可进行垂直方向调整，另一侧2个位置可进行水平方向调整 -
分为2种颜色。可根据型号的末尾符号进行选择。
HND-SG----亚光银
HND-BK----亚光黑 - 选购件附带4个安装用的内六角埋头小螺丝（SUSXM7制）。请使用螺丝附带服务（费用另计）。

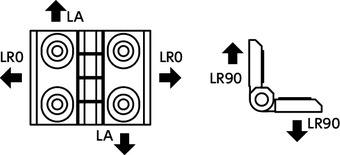

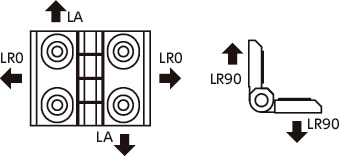

强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HND-52-40 | 1000 | 1000 | 600 |
| HND-64-50 | 1700 | 1700 | 900 |
| HND-76-60 | 2000 | 2000 | 1150 |
＊1： 在不影响功能及外观的范围内，开始发生微小变形的载荷。
