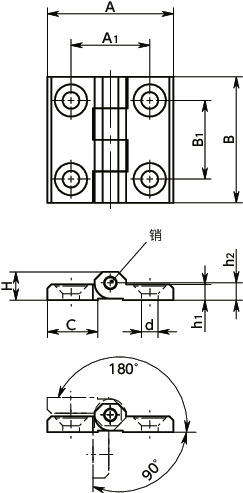

形状図
单位 : mm
| 型号 | A | B | C | d | H | A1 | B1 | h1 | h2 | 质量 （g） |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNGA-40-40-A-AL | 40 | 40 | 16 | 5.3 | 9 | 25 | 25 | 5 | 5.5 | 23 | M5×15 | CAD | 请求报价 |
材质、表面处理
| HNGA-A | |
|---|---|
| 主体 | 铝合金 阳极氧化处理 |
| 销 | 相当于SUS316L |
| 内六角埋头螺栓 （螺丝附带的服务） |
SUSXM7 |

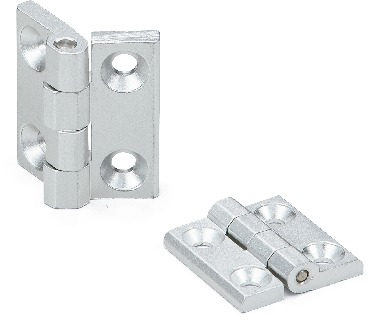

特点
- 全金属制的铰链。
- 轻质铝合金制。质量约为不锈钢制的1/2。
- 选购件附带安装用的内六角埋头螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNGA-30-30-A-AL | 1000 | 800 | 500 |
| HNGA-40-40-A-AL | 2000 | 2800 | 1000 |
| HNGA-50-50-A-AL | 3000 | 4300 | 2300 |
| HNGA-60-60-A-AL | 5000 | 4600 | 4100 |
＊1： 在不影响功能和外观的范围内，开始发生微小变形的载荷。
