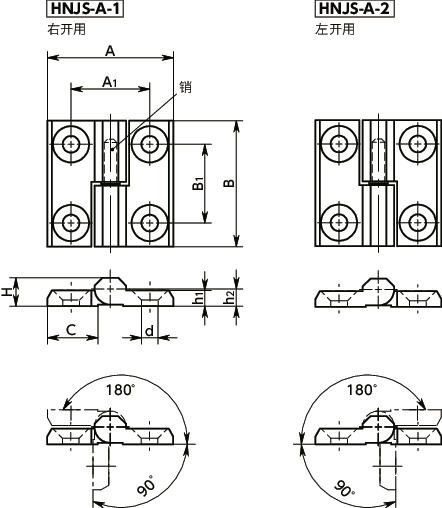

形状図
单位 : mm
| 型号 | A | B | C | d | H | A1 | B1 | h1 | h2 | 质量 （g） |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNJS-60-60-A-2-NI | 60 | 60 | 26 | 8.3 | 15 | 36 | 36 | 8 | 8.5 | 200 | M8×25 | CAD | 请求报价 |
材质、表面处理
| HNJS-A | |
|---|---|
| 主体 | SCS13（相当于SUS304） 喷砂处理 |
| 销 | SUS303 |
| 内六角埋头小螺丝 （螺丝附带的服务） |
SUSXM7 |
特点
- 主体具有一定厚度，耐久性更强的全金属制铰链。
-

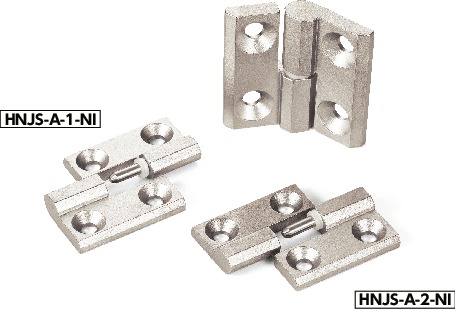

偏置型。备有右开用和左开用两种。
HNJS-A-1----右开用
HNJS-A-2----左开用 - 主体材质为耐腐蚀性优良的不锈钢（相当于SUS304）。
- 选购件附带安装用的内六角埋头小螺丝（SUSXM7制）。请使用螺丝附带的服务（费用另计）。

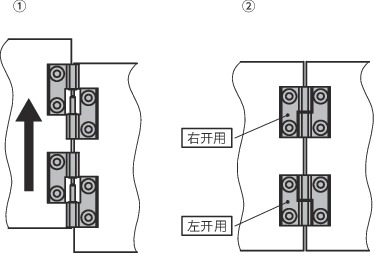

使用方法
- 可通过对准销的方向，安装、拆卸装有铰链的门。
- 无需拆卸门时，请组合使用右开用和左开用铰链，将销对置安装。
强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNJS-40-40-A | 3000 | 3500 | 2000 |
| HNJS-50-50-A | 5000 | 3500 | 2500 |
| HNJS-60-60-A | 6000 | 6000 | 5000 |
＊1： 在不影响功能和外观的范围内，开始发生微小变形的载荷。
