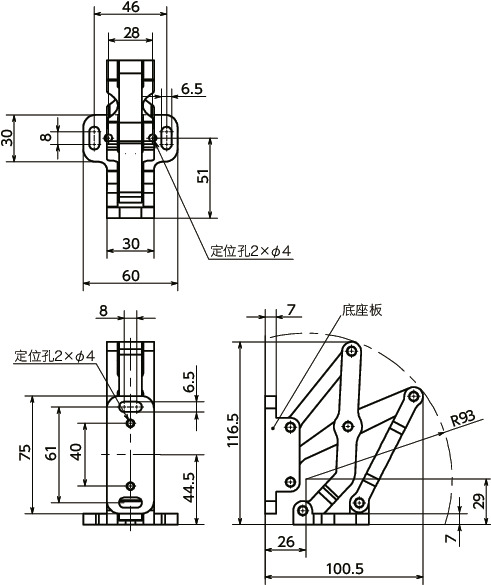

形状図
| 型号 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|
| HNMHA-75-AL | 320 | CAD | 请求报价 |
材质、表面处理
| HNMHA | |
|---|---|
| 主体 | 铝合金 阳极氧化处理 |
| 垫圈 | SUS304 |
特点

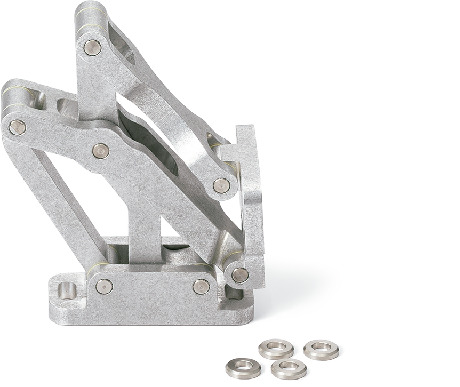

- 安装在门内侧的铝制大型滑动铰链。
- 最大开度为180°。
-

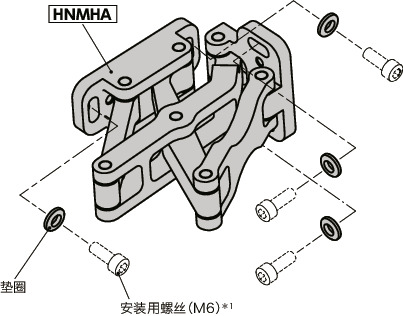

附带4个强化垫圈。
请使用公称直径为M6的螺丝进行安装。
＊1： 不附带安装用螺丝。
- 备有铰链用辅助垫片HNARSHNAMSHNAFS（另售），可使间隙调整及安装更容易。请参阅安装示例。
- 适用于公共汽车行李厢及大型门等用途。

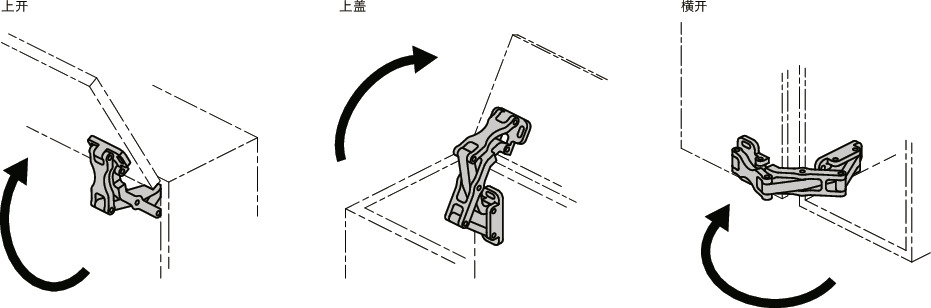

使用例

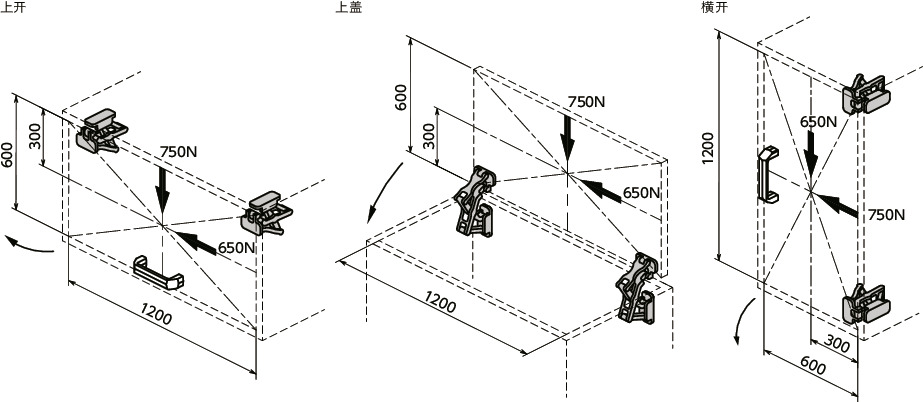

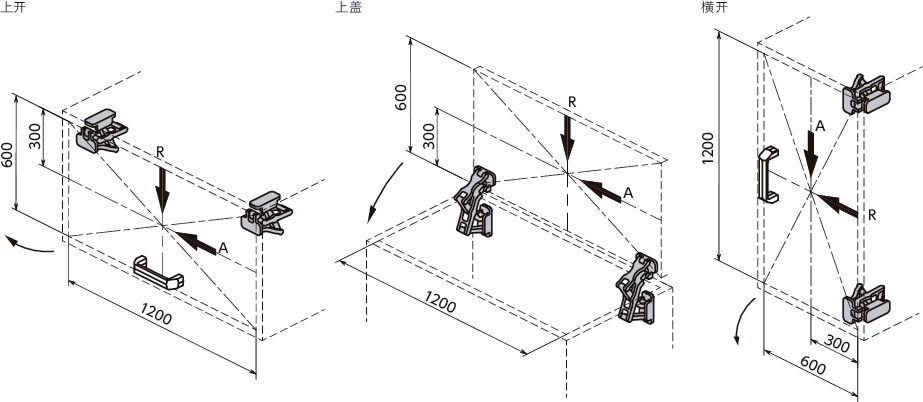

容许最大载荷
单位 : N
| 型号 | R | A |
|---|---|---|
| HNMHA-75-AL | 750 | 650 |
使用2个铰链时的数值。

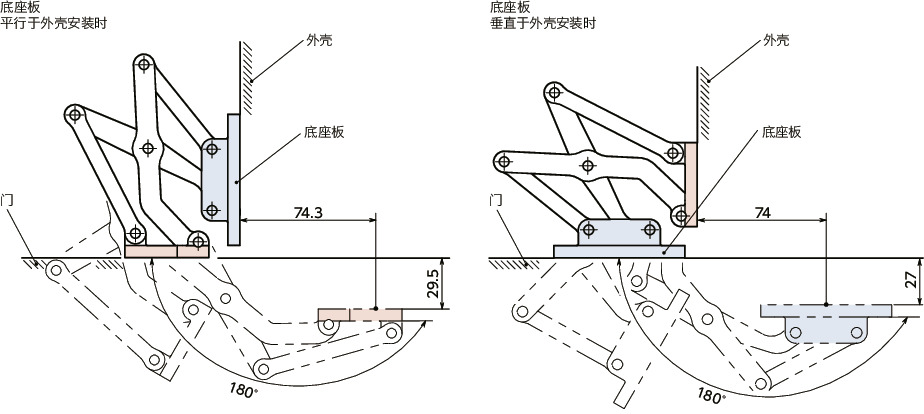

轨迹图

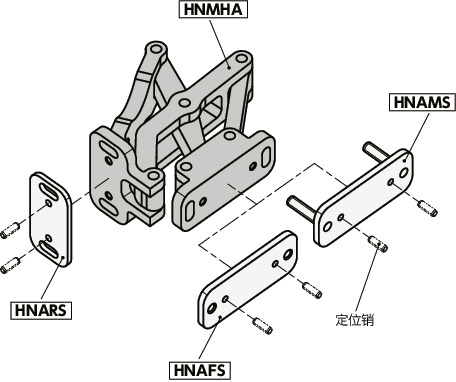

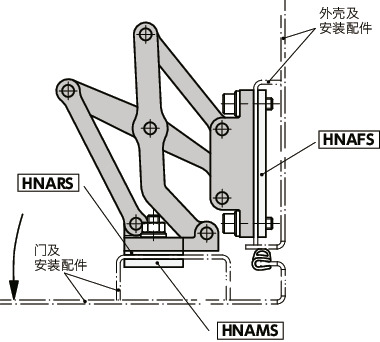

安装示例
与铰链用辅助垫片HNARSHNAMSHNAFS（另售）组合。
铝制大型滑动铰链及铰链用辅助垫片不附带定位销。需要时请用户自行准备。
定位销安装后请勿拆下。

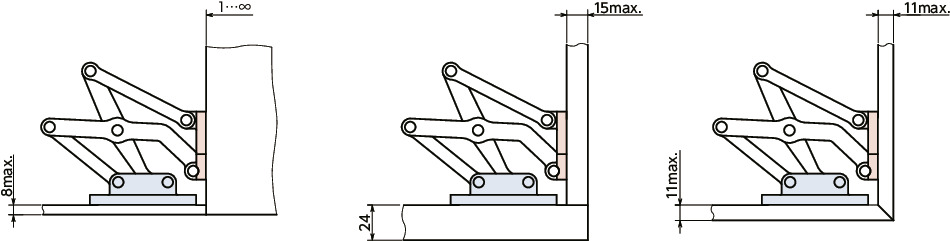

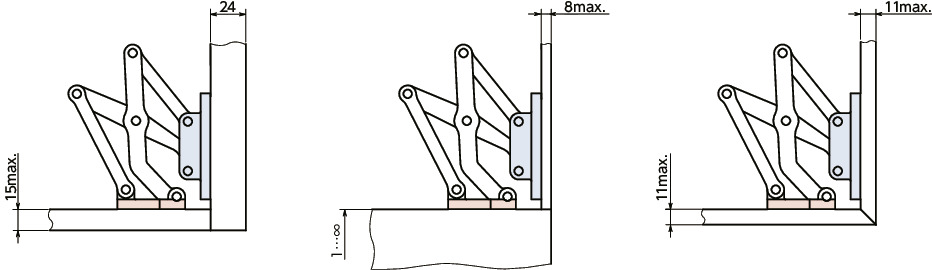

最大面板厚度
平行于外壳安装时
垂直于外壳安装时
显示的设计方案表示在标准安装条件下。最大面板厚度取决于面板厚度及安装位置。
