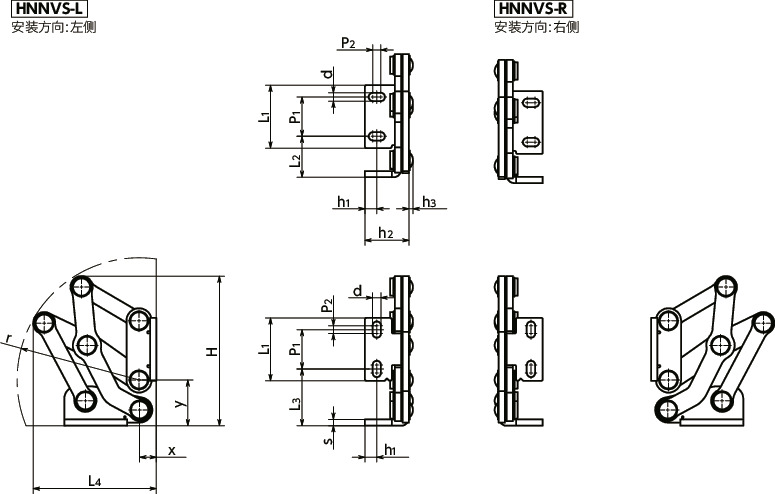

形状図
尺寸・CAD
单位 : mm
| 型号 | L1 | d | h1 | h2 | h3 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | H | P1 | P2 | r | s | x | y | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNNVS-40-R-MT | 40 | 5.3 | 7.5 | 28 | 2.5 | 26 | 36 | 78 | 23.9 | 75.8 | 23.9 | 85.8 | 95 | 25 | 5 | 77.5 | 4 | 11 | 29 | 267 | CAD | 请求报价 |
| HNNVS-40-L-MT | 40 | 5.3 | 7.5 | 28 | 2.5 | 26 | 36 | 78 | 23.9 | 75.8 | 23.9 | 85.8 | 95 | 25 | 5 | 77.5 | 4 | 11 | 29 | 267 | CAD | 请求报价 |
| HNNVS-50-R-MT | 50 | 6.5 | 10 | 35 | 2.5 | 35 | 46 | 101 | 37.2 | 97.9 | 37.2 | 108.6 | 126 | 30 | 6 | 97.5 | 5 | 19 | 37 | 533 | CAD | 请求报价 |
| HNNVS-50-L-MT | 50 | 6.5 | 10 | 35 | 2.5 | 35 | 46 | 101 | 37.2 | 97.9 | 37.2 | 108.6 | 126 | 30 | 6 | 97.5 | 5 | 19 | 37 | 533 | CAD | 请求报价 |
| HNNVS-60-R-MT | 60 | 8.5 | 12.5 | 40 | 2.5 | 40 | 61 | 126 | 63.9 | 117.8 | 63.9 | 138.6 | 163 | 36 | 8 | 127 | 5 | 22 | 47 | 667 | CAD | 请求报价 |
| HNNVS-60-L-MT | 60 | 8.5 | 12.5 | 40 | 2.5 | 40 | 61 | 126 | 63.9 | 117.8 | 63.9 | 138.6 | 163 | 36 | 8 | 127 | 5 | 22 | 47 | 667 | CAD | 请求报价 |
材质、表面处理
| HNNVS | |
|---|---|
| 主体 | SUS304 |

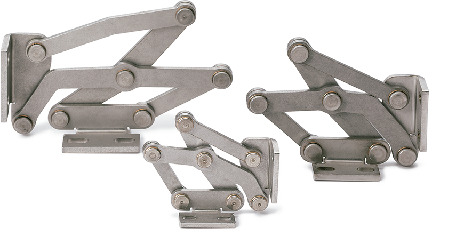

特点
- 安装在门内侧的不锈钢制大型滑动铰链。
- 最大开度为90°。

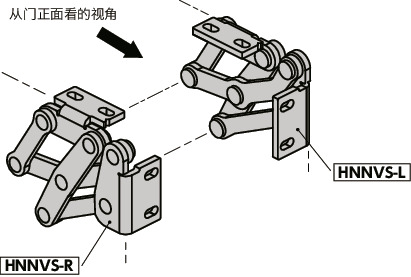

- 可根据产品符号选择安装方向。
| 产品符号 | 安装方向 |
|---|---|
| HNNVS-L | 左侧 |
| HNNVS-R | 右侧 |
- 备有铰链用辅助垫片HNBRSHNBMSHNBFS（另售），可使间隙调整及安装更容易。请参阅安装示例。
- 适用于公共汽车行李厢及大型门等用途。

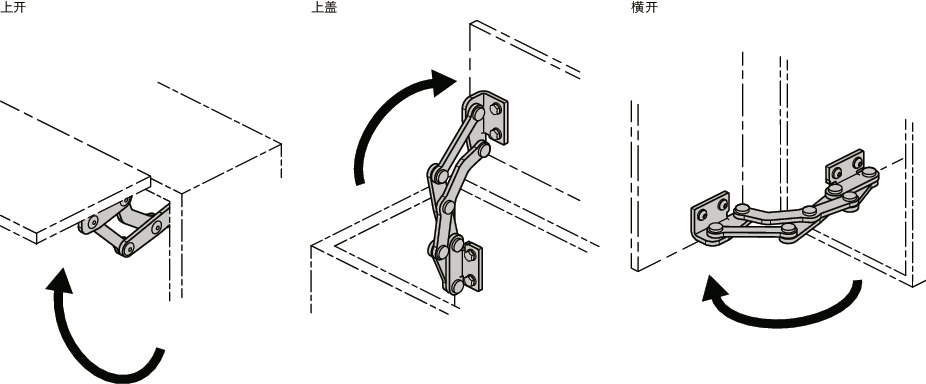

使用例

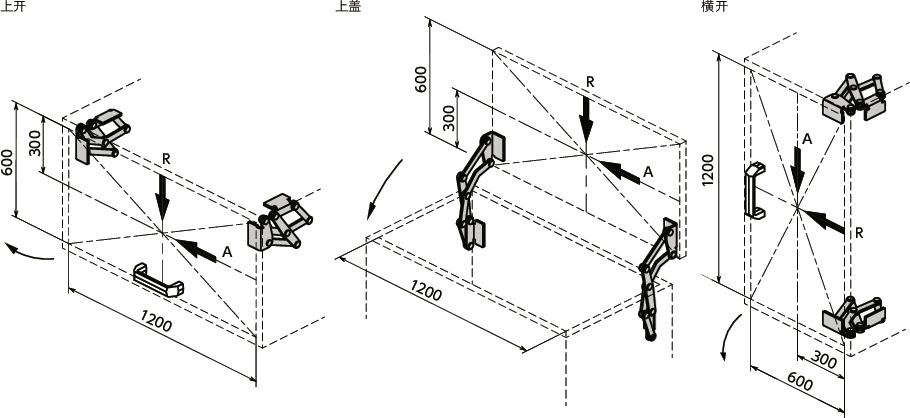

容许最大载荷
单位 : N
| 型号 | R | A |
|---|---|---|
| HNNVS-40-MT | 650 | 175 |
| HNNVS-50-MT | 750 | 175 |
| HNNVS-60-MT | 550 | 150 |

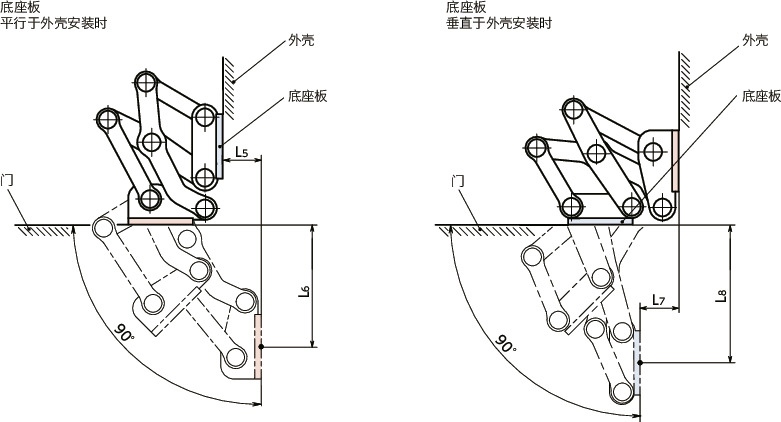

轨迹图
单位 : mm
| 型号 | L5 | L6 | L7 | L8 |
|---|---|---|---|---|
| HNNVS-40-MT | 23.9 | 75.8 | 23.9 | 85.8 |
| HNNVS-50-MT | 37.2 | 97.9 | 37.2 | 108.6 |
| HNNVS-60-MT | 63.9 | 117.8 | 63.9 | 138.6 |

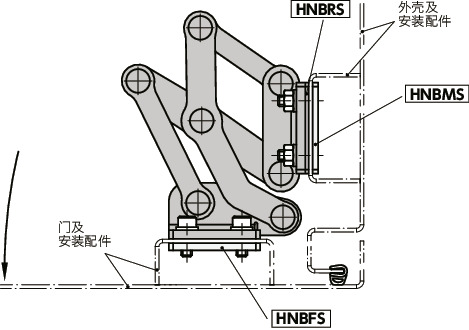

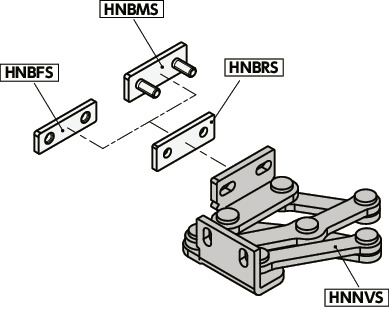

安装示例
与铰链用辅助垫片HNBRSHNBMSHNBFS（另售）组合。
最大面板厚度

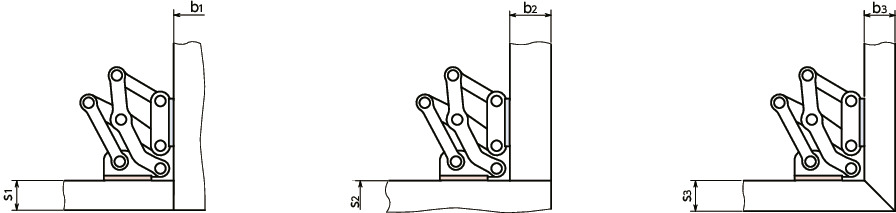

平行于外壳安装时
单位 : mm
| 型号 | s1 max. | b1 | s2 max. | b2 max. | s3 max. | b3 max. |
|---|---|---|---|---|---|---|
| HNNVS-40-MT | 25 | 1…∞ | 1…∞ | 35 | 26 | 26 |
| HNNVS-50-MT | 30 | 1…∞ | 1…∞ | 45 | 36 | 36 |
| HNNVS-60-MT | 35 | 1…∞ | 1…∞ | 60 | 50 | 50 |

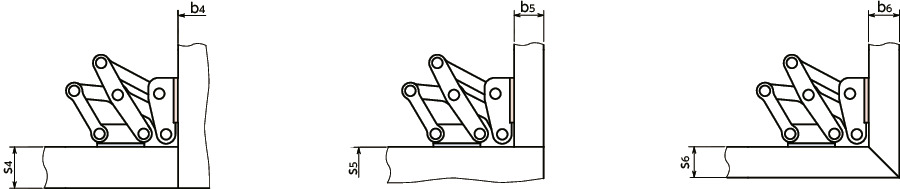

垂直于外壳安装时
单位 : mm
| 型号 | s4 max. | b4 max. | s5 | b5 max. | s6 max. | b6 max. |
|---|---|---|---|---|---|---|
| HNNVS-40-MT | 35 | 1…∞ | 1…∞ | 25 | 26 | 26 |
| HNNVS-50-MT | 45 | 1…∞ | 1…∞ | 30 | 36 | 36 |
| HNNVS-60-MT | 60 | 1…∞ | 1…∞ | 35 | 50 | 50 |
显示的设计方案表示在标准安装条件下。最大面板厚度取决于面板厚度及安装位置。
