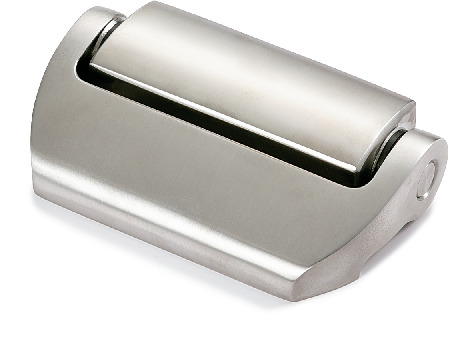

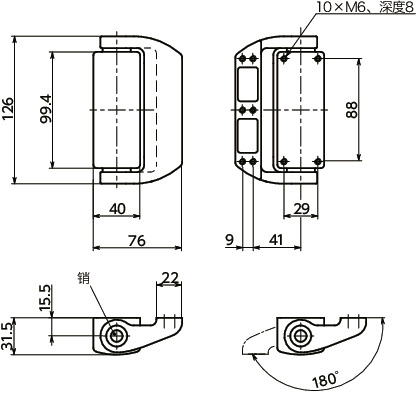

形状図
尺寸・CAD
| 型号 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|
| HNSWS-N-76-126 | 852 | CAD | 请求报价 |
材质、表面处理
| HNSWS-N | |
|---|---|
| 主体 | 不锈钢铸件（相当于SUS316） 研磨表面处理（Ra＜0.8µm） |
| 销 | 相当于SUS316L |
特点
- 与安全开关铰链HNSWS形状相同的无开关功能的铰链。
- 主体材质为耐腐蚀性优良的不锈钢铸件。
- 铰链为内螺纹型，从门的背面安装可以防止破坏。
- 安装安全开关铰链（不锈钢制）HNSWS的门上安装多个铰链时，可以作为第2个以后的铰链使用。
- 也可以单独使用HNSWS-N。
安装

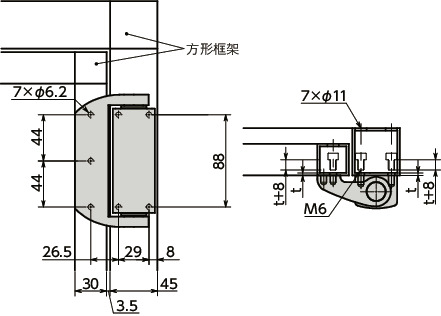

安装示例（将HNSWS-N-76-126安装到中空的□30和□45方形框架上时）
安装铰链使用的螺纹长度，请设定为安装对象门、盖板的厚度t尺寸＋8mm。更长或更短可能会损坏铰链。
推荐的紧固扭矩为10N・m。
铰链的旋转角度
使用时铰链的旋转角度请勿超过180°。
强度
| 容许载荷 | |||
|---|---|---|---|
| LA(N) | LR(N) | LR90(N) | T(N・m) |
| 2000 | 2000 | 2000 | 50 |
表中数值为参考值，并非保证值。

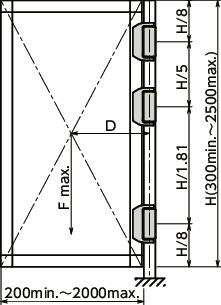

门的重量
使用1个铰链时
F max.(N)＝50,000(N・mm) / D(mm)
使用2个铰链时
F max.(N)＝400,000(N・mm) / D(mm)
使用3个铰链时
F max.(N)＝500,000(N・mm) / D(mm)
